数字孪生倾斜摄影一站式解决方案：CesiumLab 全流程文件处理详解

在数字孪生、智慧城市、智慧园区的建设中，倾斜摄影技术是实现真实场景高精度还原的核心手段。然而，从无人机航拍获取的原始 OSGB 数据到最终在浏览器中流畅展示的三维场景，中间涉及复杂的文件处理流程。YBolt + 以 CesiumLab 为核心处理引擎，将倾斜摄影的完整文件处理链路整合为一站式解决方案，让业务团队无需深究底层技术细节，即可完成从原始数据到三维可视化的全流程交付。

一、认识倾斜摄影的数据面貌

倾斜摄影的原始成果并非单一文件，而是一套有严格组织结构的文件体系。以国内最主流的 ContextCapture（Smart3D） 和大疆智图为例，导出的标准 OSGB 数据目录结构如下：

Data/                    ← 核心数据目录
├── Tile_000_000/        ← 顶层瓦片
│   ├── Tile_000_000.osgb
│   └── 纹理文件.jpg
├── Tile_001_000/        ← 更多瓦片…
│   └── …
├── Tile_000_001/
│   └── …
└── …（可能成百上千个 Tile 子目录）
Metadata.xml              ← 元数据文件（与 Data 平级）

关键文件说明：

一个现实案例：某中型产业园的倾斜摄影成果，Data 目录下包含约 600 个 Tile 子目录，原始数据总量约 45GB，其中纹理贴图占比超过 70%。

二、倾斜摄影文件处理面临的核心挑战

2.1 数据体量与 Web 端性能的矛盾

原始倾斜摄影数据动辄几十 GB 到上百 GB，浏览器无法直接加载。即使切成 3DTiles，如果切片策略不当，前端仍会出现卡顿。这就要求处理工具必须在"精度保留"与"加载性能"之间做出智能平衡。

2.2 格式断层：从桌面端到 Web 端

建模软件产出的 OSGB 格式是桌面端专属格式，浏览器完全无法识别。必须转换为 Cesium 引擎原生支持的 3DTiles 格式。这一转换不是简单的格式重封装，而是涉及坐标变换、顶点压缩、纹理重编码、LOD 重建等一系列复杂操作。

2.3 坐标系混乱

倾斜摄影数据可能使用 CGCS2000、北京 54、西安 80、地方独立坐标系、甚至无坐标系的局部建模空间，而 Cesium 的地球渲染基于 WGS84 地心坐标系。如果元数据缺失或坐标系参数错误，模型会偏离正确位置数百米甚至完全无法显示。

2.4 海量碎文件的管理与迁移

一个 Data 目录下动辄成千上万个 Tile，处理完成后的 3DTiles 瓦片文件数量同样巨大。采用传统散列存储时，碎文件过多会导致硬盘存取效率降低、数据迁移几乎不可行，需要更优的存储策略。

三、CesiumLab 核心引擎：倾斜模型切片全流程

CesiumLab 是国内最成熟的三维 GIS 数据预处理平台之一（北京西部世界科技），专门围绕 Cesium 生态打造，其定位就是解决"各种来源三维数据 → Web 端可加载的切片文件"这条链路。YBolt + 将其作为倾斜摄影处理的核心引擎，下面对整个处理链路做完整拆解。

3.1 处理概览

CesiumLab 将整个倾斜模型切片拆解为两大阶段：

3.2 第一步：输入文件——选择正确的目录

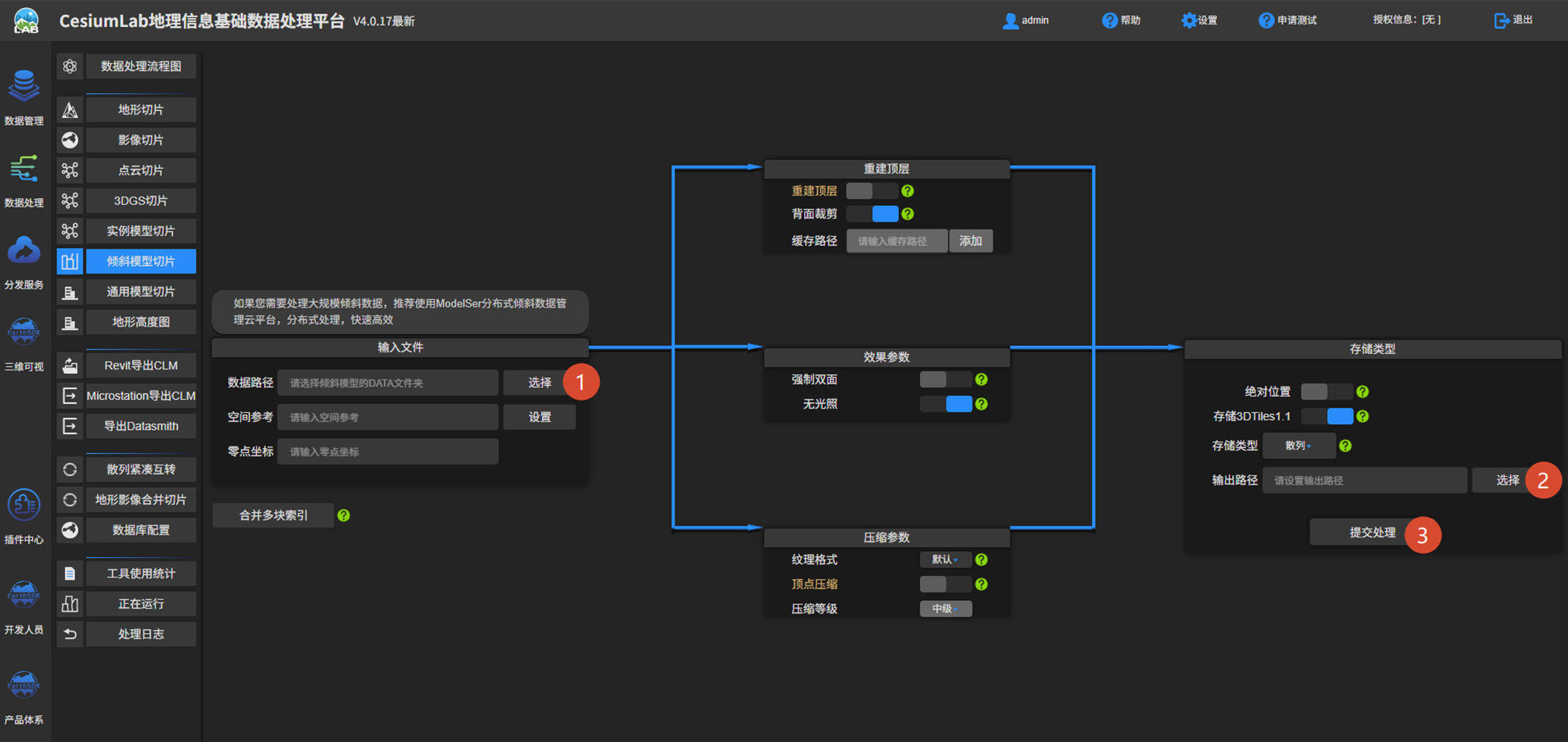

进入 CesiumLab，依次点击 「数据处理」→「倾斜模型切片」。在输入文件选择中，关键操作是选择 Data 目录（而非单个 OSGB 文件）。

选择 Data 目录后，CesiumLab 会自动检测同级目录下的 Metadata.xml，从中解析两项核心参数：

SRS（空间参考）：即原始数据的坐标系定义，例如 EPSG:4549（CGCS2000 / 3度带高斯克吕格投影 120E）

SRSOrigin（零点坐标）：建模时为避免大数值坐标而设置的偏移量

如果 Metadata.xml 缺失或信息不完整，可点击 「设置」 按钮手动配置空间参考。

3.3 第二步：空间参考——让模型精准落在地球上

空间参考配置是整个处理流程中最容易出错、也最关键的环节。CesiumLab 支持五种配置方式：

常见 EPSG 编码速查：

零点坐标的逻辑：建模坐标 + 零点坐标 = 投影坐标系下的真实坐标，再经空间变换 = WGS84 世界坐标。如果原始数据已经自带正确的地理坐标，零点坐标保持为空即可。

3.4 第三步：压缩参数——平衡体积与质量

付费提醒：CesiumLab 的 Draco 顶点压缩（3.5.1）和 KTX2 纹理格式（3.5.2）均为付费授权功能。如果使用免费版 CesiumLab，OSGB 可以正常切为 3DTiles，但切片成果未经压缩，体积较大。下文 3.4.4 节提供了自行编写的 Python 脚本，可在后处理阶段免费实现同等压缩效果。

3.4.1 顶点压缩（Draco） 付费功能

CesiumLab 采用 Google Draco 算法对模型顶点数据进行压缩，效果显著：

未压缩每个顶点 160bit（3 个 float 的顶点 + 2 个 float 的纹理坐标），中级压缩后仅约 24bit，压缩率约 1/7，大量节省网络传输与存储。

3.4.2 纹理格式选择

推荐策略：陌生数据先以默认纹理处理一遍，检查浏览效果无异常后，再以 KTX2 进行二次压缩处理。KTX2 对显存极为友好，尤其适合显存受限的集成显卡或移动端设备。

3.4.3 无光照模式

开启「无光照」后，倾斜模型不参与 Cesium 引擎的默认光照计算，直接展示原始纹理颜色。由于倾斜摄影的纹理本身就是实景照片，开启此选项后显示效果反而更加真实，且生成的 3DTiles 不含法向信息，能进一步节省存储空间。

3.4.4 免费替代方案：Python 后处理脚本实现 Draco 压缩

如果使用的是 CesiumLab 免费版（无 Draco 压缩授权），可以在 OSGB → 3DTiles 切片完成后，用我们自研的 Python 脚本对切片成果进行后处理压缩。脚本已开源，脚本名称 compress_3dtiles.py。

核心原理：

CesiumLab 免费版输出的 3DTiles 文件结构是 .b3dm（Batched 3D Model），每个 .b3dm 文件的内部组成如下：

.b3dm 文件 = 28字节固定头 + GLB 二进制数据
              │                  │
              ├─ magic: "b3dm"   ├─ 顶点坐标 (每个顶点 3×float = 96bit)
              ├─ version          ├─ 纹理坐标 (每个顶点 2×float = 64bit)
              ├─ byteLength       ├─ 法向量    (每个顶点 3×float = 96bit)
              ├─ featureTable     └─ 共约 256bit / 顶点（未压缩）
              └─ batchTable

脚本的处理流程为：解析 B3DM 头部 → 提取 GLB → 调用 gltf-transform 进行 Draco 压缩 → 重新打包 B3DM。压缩后每个顶点的存储从 256bit 降至约 34bit（中级预设），压缩率同样约为 1/7。

依赖安装（仅需一次）：

# 1. 安装 Node.js（LTS 版本）
#    下载地址: https://nodejs.org
# 2. 安装 gltf-transform 命令行工具
npm install -g @gltf-transform/cli
# 3. 验证安装
gltf-transform --version

三种精度预设（完全对齐 CesiumLab）：

常用命令示例：

# 原地压缩（直接修改源文件，最常用）
python compress_3dtiles.py ./3dtiles
# 输出到另一个目录（保留原始未压缩文件）
python compress_3dtiles.py ./3dtiles --output ./3dtiles_compress
# 先预览不修改（查看有多少文件、总大小）
python compress_3dtiles.py ./3dtiles --dry-run
# 高精度预设 + 保留原始 .bak 备份
python compress_3dtiles.py ./3dtiles --preset low --keep-origin
# 增量模式（跳过已压缩文件，适合中断后续传）
python compress_3dtiles.py ./3dtiles --skip-compressed
# 自定义并行线程数与压缩速度
python compress_3dtiles.py ./3dtiles --workers 8 --level 5

关键参数说明：

自动处理细节：

脚本会自动将 tileset.json 的版本号更新为 1.1，以确保 Cesium 正确识别 GLB 内嵌的 Draco 压缩；

兼容 .b3dm（CesiumLab 倾斜切片输出）和 .glb（通用模型切片输出）两种瓦片格式；

多线程并行处理，充分利用 CPU 多核性能，1000 个瓦片通常数分钟内即可完成。

完整工作流：

CesiumLab 免费版                  compress_3dtiles.py
OSGB ──────────────────► 3DTiles ──────────────────► 压缩版 3DTiles
(原始倾斜摄影)    切片       (未压缩, 体积大)   Draco后处理     (体积 ≈ 原来的 1/7)
                                                              ▼
                                                     MinIO / Nginx 发布
                                                              ▼
                                                       Cesium 加载

这套组合方案让免费版 CesiumLab 也能产出与付费版同等压缩水平的 3DTiles 成果，大幅降低项目成本。

3.5 第五步：存储类型——散列 vs 紧凑

四、从切片到上线：YBolt + 的服务发布体系

CesiumLab 完成切片后，产出的 3DTiles 文件需要通过 HTTP 服务对前端提供访问。YBolt + 在这一环节提供了一套完整的工具体系：

4.1 MinIO 大规模生产部署

对于生产环境，推荐将切片成果存储至 MinIO 高性能分布式对象存储：

散列存储的 3DTiles 瓦片直接上传至 MinIO，利用其 S3 兼容协议，所有支持 S3 的系统均可直接对接；

GB 级大文件、KB 级小文件均能高并发读写，接近磁盘物理极限的性能；

多节点分布式部署，数据冗余备份，满足企业级高可用需求。

4.2 GeoServer 叠加二维地图服务

当需要将三维倾斜模型与二维矢量图层、行政区划、管线网络等 GIS 数据叠加展示时，通过 GeoServer 发布标准 WMS/WMTS 服务：

矢量数据（Shapefile、PostGIS）发布为 WMS/WFS 服务

栅格数据（GeoTIFF 影像）发布为 WCS/WMTS 服务

内置 GeoWebCache 瓦片缓存，大幅提升地图加载速度

4.3 地理空间中心统一纳管

切片成果发布后，在 YBolt + 大屏设计中心的图层管理模块中注册图层信息（标识、名称、服务地址），实现数据资产的统一纳管。随后在场景管理中将 3DTiles 图层与底图、矢量图层、业务数据叠加，配置初始视角和业务弹窗，即可交付完整的数字孪生可视化场景。

五、完整处理链路总览

┌─────────────────┐
│ 无人机航拍影像   │
│ (ContextCapture  │
│  大疆智图等)     │
└───────┬─────────┘
        │ 导出
        ▼
┌─────────────────┐
│ OSGB + 纹理贴图  │  Data目录 / Metadata.xml
│ (原始三维模型)   │
└───────┬─────────┘
        │ CesiumLab 倾斜模型切片
        ├─ ① 选择Data目录，自动解析Metadata.xml
        ├─ ② 配置空间参考（EPSG / ENU / 从文件导入）
        ├─ ③ 开启重建顶层（减少请求数）
        ├─ ④ 设置压缩参数（Draco顶点压缩 + 纹理格式）
        ├─ ⑤ 选择存储类型（散列 / 紧凑CLT）
        ├─ ⑥ 多块数据用「合并3DTiles」统一索引
        └─ ⑦ 提交处理，等待完成
        ▼
┌─────────────────┐
│ 3DTiles 切片成果│  tileset.json + .b3dm瓦片文件
│ (Web端可用格式)  │
└───────┬─────────┘
        │ YBolt+ 服务发布
        ├─ CesiumLab 内置分发服务（轻量快速）
        ├─ MinIO 对象存储（生产环境高可用）
        └─ GeoServer GIS服务（二维图层叠加）
        ▼
┌─────────────────┐
│ Cesium 前端渲染  │  地理空间中心 → 场景管理 → 预览发布
│ (浏览器无插件)   │
└─────────────────┘

七、总结

倾斜摄影文件处理的核心链路，本质上是用 CesiumLab 解决"桌面端三维数据 → Web 端可渲染格式"的转换问题，再用 YBolt + 的服务体系（内置分发服务 / MinIO / GeoServer / 大屏设计中心）完成从切片到场景交付的最后一公里。

整个流程的关键节点可以浓缩为六个字：选、配、建、压、存、合——选择正确的 Data 目录，配置准确的空间参考，开启重建顶层优化加载，合理设置顶点与纹理压缩参数，根据项目规模选择存储类型，最后将多块数据合并为统一图层。

掌握了这套标准化流程，倾斜摄影的数据处理就不再是只有专业 GIS 人员才能碰的"黑盒"，而是业务团队可以自主完成、按步骤执行的常规操作——这才是数字孪生项目能够快速规模化落地的真正基础。
