Ybolt+ 交付实战｜黄水东调水量调度仿真系统，从模型计算到自控联动全链路落地

在大型跨流域调水工程中，"怎么调、调多少、安不安全"是调度人员每天都要面对的核心问题。黄水东调承接工程横跨胶州、即墨、平度三地，主线、南线、北线、东线、东支线五线并行，涉及 8 台大型水泵机组、数十个监测节点、上百公里输水管网——如此复杂的工程体系，一旦调度失当，轻则供水不足，重则引发水锤爆管。

传统调度方式依赖人工经验 + 离线计算表格，不仅效率低、响应慢，更难以应对多线路、多目标的协同优化需求。而黄水东调承接工程水量调度模型仿真系统，正是基于 Ybolt+ 敏捷开发平台全栈交付的一套集在线充水、水力模拟、优化调度、自控联动于一体的智能化水量调度平台。本文将为你拆解，如何使用 Ybolt+ 完成这一复杂项目的全链路交付。

项目概览：一个系统，三大核心模块

黄水东调仿真系统覆盖调水工程的全业务流程，分为三大功能模块：

三者形成"充水→模拟→调度→执行"的完整闭环，而 Ybolt+ 的技术栈在其中扮演了从数据接入、业务建模、空间可视化到大屏呈现的全链路支撑角色。

一、物联接入：OPCUA 打通自控系统"最后一公里"

调水仿真系统最核心的交互对象是现场的 PLC 自控系统。软件系统需要向 PLC 下发"关闭末端阀门""开启主线泵站机组"等控制指令，同时接收 PLC 执行状态的实时反馈。这中间，Ybolt+ 的物联接入中心发挥了关键作用。

系统通过 OPCUA 协议与 PLC 建立双向通信链路。物联接入中心完成以下配置：

设备注册：将主线泵站 PLC、南线泵站 PLC、各末端阀门井 RTU 等设备统一注册到物联接入中心，每个设备分配唯一标识；

协议适配：配置 OPCUA 连接参数（IP 地址、端口、安全策略），实现与不同品牌 PLC 的协议兼容；

变量映射：在物联模型中定义操作变量与监测变量。操作变量包括 18 个控制参数（如主线泵站泵组开启数量 MLPSUS、北线调节阀开度 NLCVO 等），监测变量覆盖各阀门井的阀门状态、压力、流量等实时数据。

以"关闭末端阀门"指令为例：软件系统按约定格式组装指令报文 → 物联接入中心通过 OPCUA 下发 → PLC 接收后将 OPERATION 参数置为对应指令类型 → 引导操作员在组态画面确认执行 → 执行完成后 PLC 将 PLC2SWC 置 1 反馈完成状态。

整个过程中，Ybolt+ 的规则引擎负责处理"指令发送完毕"标志位的轮询监测、超时告警等逻辑，确保软件与自控系统之间的交互可靠、可追溯。

二、业务建模：把"水泵、管段、阀门"变成可计算的数据对象

调水工程涉及的物理对象多、参数复杂——仅优化调度计算一个环节，输入参数就超过 30 个，涵盖上游来水流量、各线分水口流量、前池水位、水泵可用状态及调速比、阀门状态等。要管理好这些数据，首先需要在 Ybolt+ 的业务知识中心完成系统化的业务建模。

业务模型定义

在业务知识中心创建三大核心业务模型：

泵站模型：定义主线泵站、南线泵站，属性涵盖前池水位、水泵机组数量、各机组开关状态/频率/调速比/来水压力/出水压力、旁通阀状态等；

管段模型：定义主线（M-p1/M-p2）、南线（S-p1/S-p2）、北线（N-p1/N-p2）、东线（E-p1/E-p2）、东支线（EZ-p1/EZ-p2）共 10 条管段，属性涵盖流量、流速、水头损失、桩号水压标高；

阀门与监测点模型：定义各线路的调流调压阀（S-TCV1、N-TCV1、E-TCV1、E-TCV2、SGL-TCV2）、空气阀、止回阀，以及胶州、平度两区共 42 个阀门井监测点的属性数据。

数据集定义与数据统计

在业务数据集模块，针对"优化调度方案""水力模拟结果""24 小时预测水量"等关键业务场景，定义多套标准化数据集。例如"24 小时预测水量数据集"，包含主线、东线、东支、北线、南线、官路水库六条线路各自 1-24 时段的水量数据，通过规则引擎的循环遍历逻辑，将模型输出的 TXT 文本解析后自动写入对应数据集。

值得一提的是，系统遵循了严格的命名规范——节点命名（线路首字母 + 桩号）、管段命名（线路首字母 + 顺序编号）、阀门命名（线路首字母 + 桩号 -Air / 线路首字母 -TCV）、水泵命名（MPS-PP/SPS-PP*），所有命名规则在业务模型中统一落地，确保软件系统与专业模型、自控系统之间"说的是同一种数据语言"。

三、空间可视化：GIS 地图让管网"活"起来

水量调度不是只看数字，更要看"水走到哪了、压力降在哪了"。Ybolt+ 的空间中心为系统提供了完整的地理空间可视化能力。

底图与图层构建

底图配置：接入天地图/ArcGIS 瓦片服务作为地理基底，覆盖胶州→即墨→平度全流域范围，缩放级别 1-18 级；

矢量图层：通过 GeoServer 发布主线、南线、北线、东线、东支线的管网矢量图层（geoJson 格式），配合 QGIS 制作的管线标注图层，在空间场景中叠加呈现；

业务对象上图：将泵站（主线泵站、南线泵站坐标）、末端水库（N-PL1、S-PL1、E-PL1/E-PL2、SGL-PL1）、各阀门井监测点按经纬度标注到 GIS 场景中。

动态数据渲染

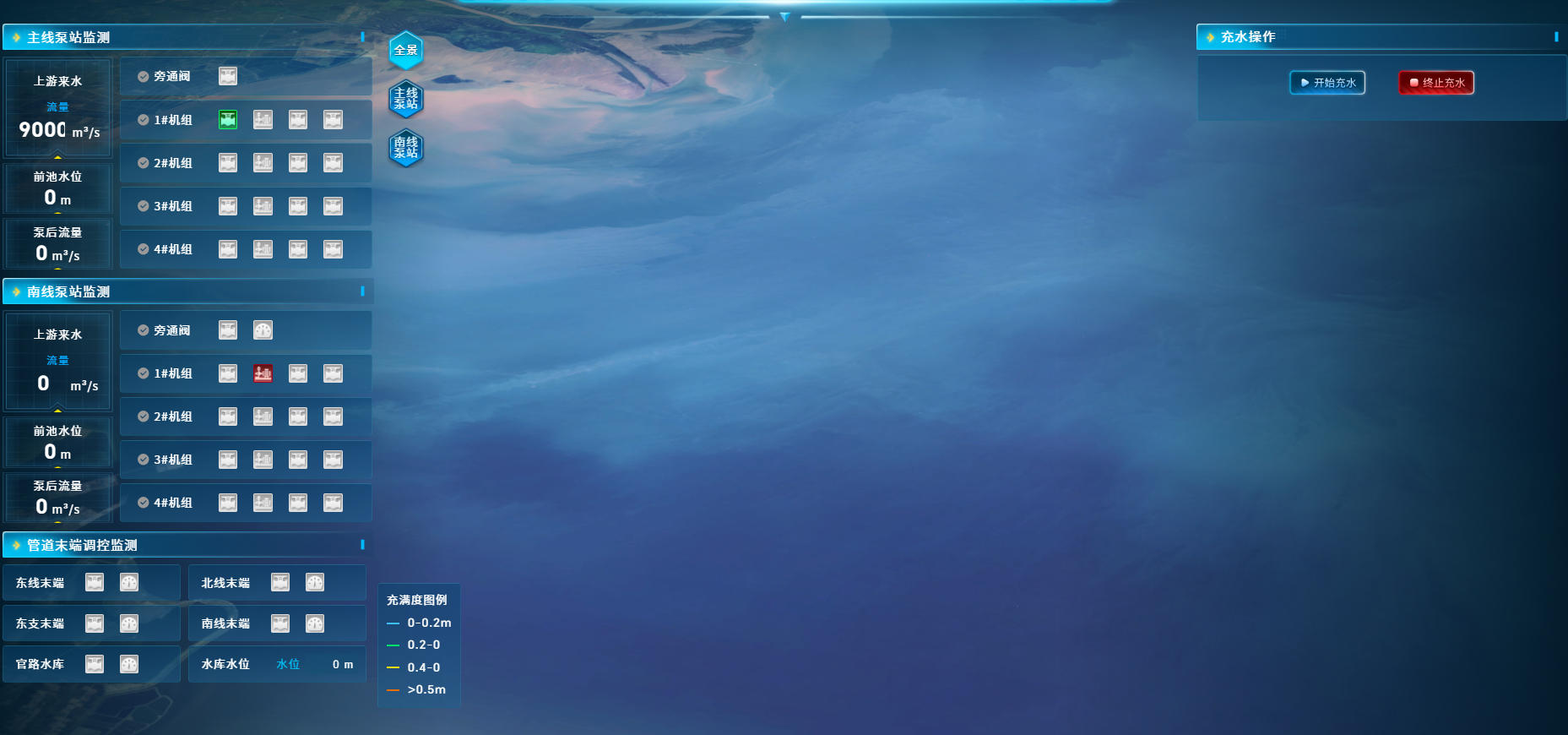

在充水流程中，GIS 地图会根据充水进度动态渲染管线颜色——已完成充水的管段显示为蓝色，正在充水的管段以渐变色闪烁，未充水管段保持灰色。各阀门井节点实时显示阀前/阀后压力数值，超出阈值自动变为红色告警。

在应急调度场景中，GIS 地图还能叠加故障点标记（红色闪烁图标）、抢修队伍位置和物资运输路线，辅助指挥人员掌握全局态势。

四、专业模型集成：Python 调用 + 数据集留痕的"计算引擎"

黄水东调项目的一个关键特点是与专业水力模型的深度集成。系统的核心计算——启泵时间计算、优化调度计算、水锤分析、方案评估、24 小时预测模拟——均通过 Python 脚本调用专业模型，以 HTTP接口进行输入输出交互。

输入参数数据集：让每一次计算的"入参"可追溯

在调用模型之前，首先在业务知识中心建立模型输入参数数据集，用于记录每次计算的完整入参快照。以优化调度计算为例，该数据集涵盖 30+ 项输入参数，包括：

上游来水流量 Tin-QT、各线分水口流量（东线 Eout-QT、东支 EZout-QT、北线 Nout-QT、南线 Sout-QT、官路水库 SGLout-QT）；

主线泵站前池水位 MPS-L、南线泵站前池水位 SPS-L、官路水库水位 SGL-L；

各水泵的可用状态、开关量、调速比（MPS-PP1~4、SPS-PP1~4）；

各线调流调压阀的可用状态与开度（S-TCV1、N-TCV1、E-TCV1、E-TCV2、SGL-TCV2）。

Ybolt+ 的后台 Python 服务通过规则引擎定时触发（如每 5 分钟），从物联接入中心读取设备实时数据、从业务知识中心读取静态配置参数，组装为模型约定的 json输入文件。在调用模型前，先将本次输入参数完整写入输入参数数据集，为后续复盘和方案对比保留原始数据依据。

模型调用与输出留痕

Python 服务调用专业模型完成计算后，解析模型输出的 json 结果，提取优化方案（水泵开关量、调速比、阀门开度等执行参数）。与此同时，在业务知识中心建立模型输出结果数据集，将模型返回的完整数据——包括各管段流量/流速/水头损失、各节点水压标高、各水泵运行状态、各线水量满足率等——逐一写入输出数据集，与输入参数数据集通过时间戳关联，形成"一次计算、一对记录"的完整数据闭环。

多环节串联与数据贯通

规则引擎将四个计算环节串联为完整的调度工作流：优化调度计算 → 水锤分析与执行过程优化 → 优化方案评估 → 优化方案执行。每一步的输入输出数据集依次关联——前一步的输出自动成为后一步的输入参考，Python 服务根据上游环节的输出结果动态调整下游环节的输入参数。所有环节的输入输出均在业务知识中心的数据集中留痕，可随时回溯任意一次调度决策的计算依据与结果，为调度方案的复盘、对比与持续优化提供可靠的数据支撑。

五、高代码前端 + Ybolt+ 后端：平台能力与定制开发的深度融合

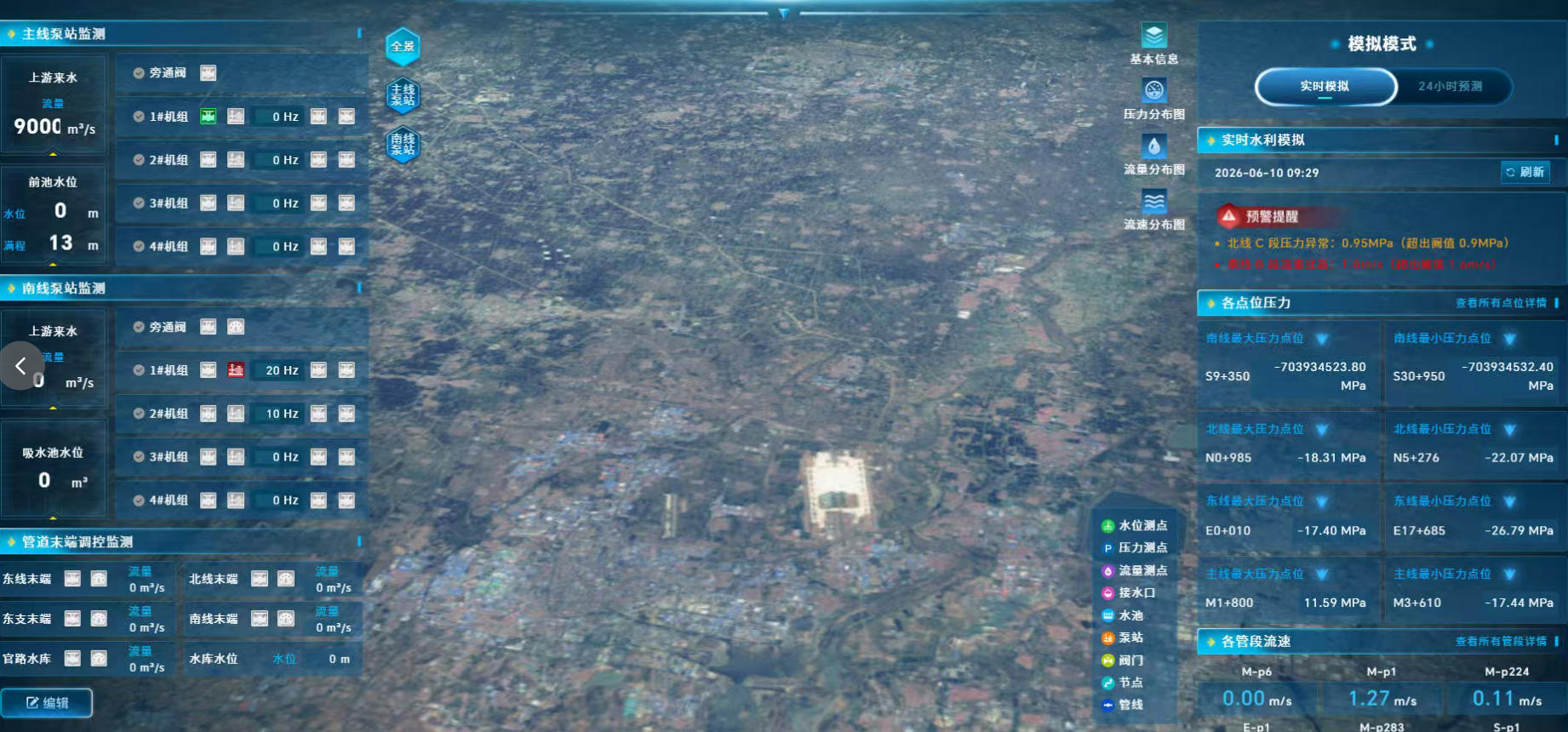

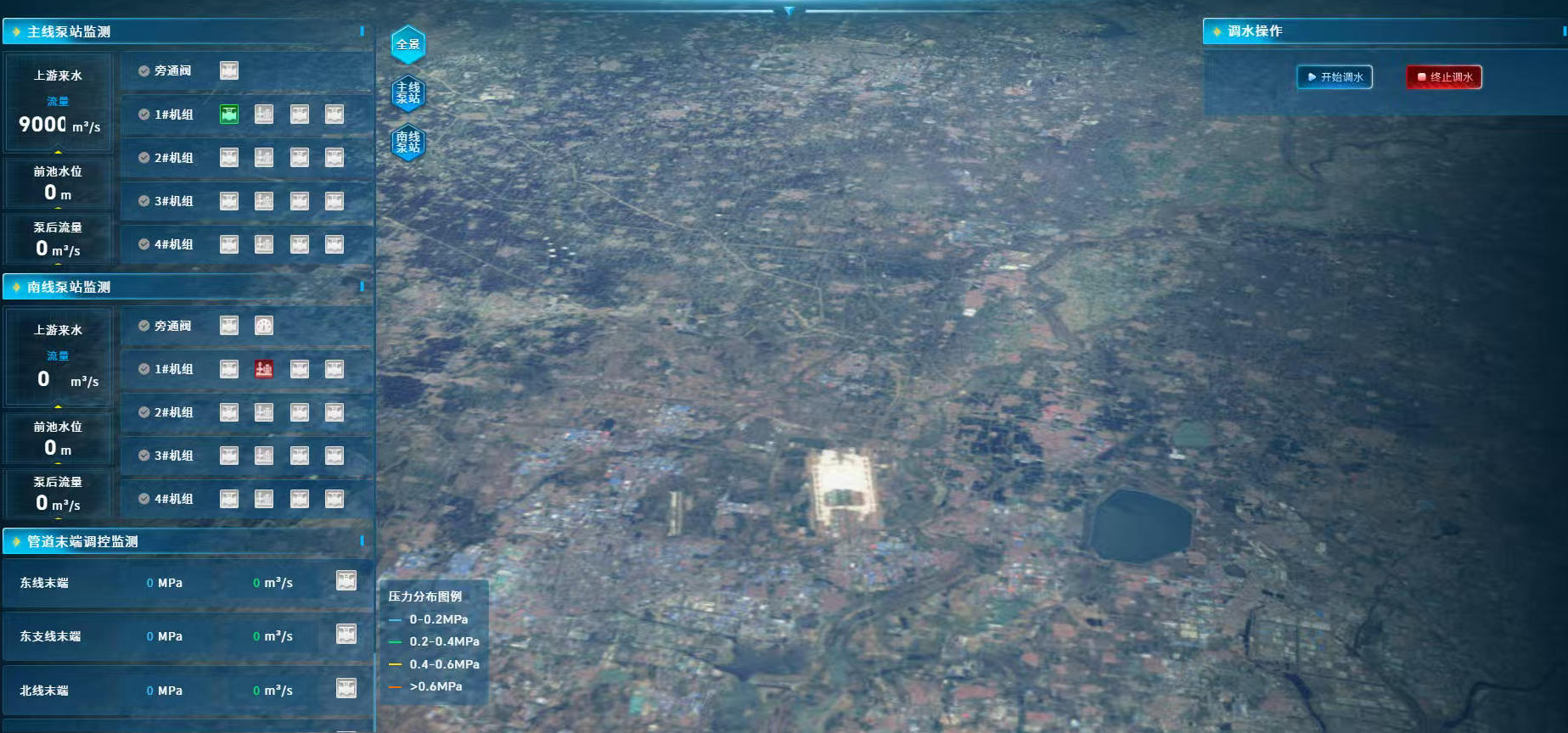

本次项目的前端采用 Vue3 + Element Plus + Cesium 高代码方式开发，完全基于蓝湖 UI 高保真原型图 1:1 还原设计，搭建了充水看板、水力模拟看板、调度优化看板三套可视化页面。高代码开发赋予了前端极大的灵活性——无论是泵站机组运行状态的精细化动画、充水进度的动态渐变渲染，还是复杂表单的交互逻辑，都能做到像素级还原。

而前端所有数据展示与业务交互，均依赖 Ybolt+ 后端微服务体系提供的能力支撑。两者的融合方式如下：

后端接口服务：为高代码前端提供标准化数据通道

Ybolt+ 后台基于 SpringCloud 微服务架构，为前端提供了完备的 REST API 接口体系，覆盖全部业务数据场景：

设备实时数据接口：前端通过接口获取物联接入中心汇集的 PLC 实时数据——主线/南线泵站的前池水位、泵组运行频率、出水压力、各阀门井的阀前/阀后压力与流量，以轮询方式实现秒级数据刷新；

业务数据接口：基于业务知识中心定义的数据集，前端可按需查询模型计算结果——优化调度方案的水泵开关量/调速比/阀门开度、各线满足率（东线 Eout-QTR、东支 EZout-QTR、北线 Nout-QTR、南线 Sout-QTR、官路水库 SGLout-QTR）、24 小时预测水量等，支撑方案对比看板、雷达图、分页列表等组件的数据绑定；

流程控制接口：充水流程的 9 个环节（关闭末端阀门→开启旁通阀→启泵等待计算→主线启泵方案→关闭主线旁通阀→开启主线泵站→南线启泵方案→关闭南线旁通阀→开启南线泵站）每一步的执行状态、启泵等待倒计时、充水进度百分比，均通过后台接口实时推送至前端，驱动步骤条、进度条等 UI 组件的状态变化；

告警推送接口：规则引擎监测到管段压力或水位超阈值后，通过 WebSocket 实时向前端推送告警事件，前端相应组件数据自动切换为红色/橙色/黄色标注，并触发告警弹窗。

地图服务：空间中心为 Cesium 提供地理数据底座

前端的 Cesium 三维地理空间引擎需要加载流域地图与管网图层，而这部分地理数据服务完全由 Ybolt+ 空间中心 + GeoServer 在后端提供：

底图服务：空间中心统一管理天地图/ArcGIS 瓦片服务地址，Cesium 通过 URL 直连加载，覆盖胶州→即墨→平度全流域范围；

矢量图层服务：GeoServer 将主线、南线、北线、东线、东支线的管网矢量数据以 WMS/WFS 标准协议发布，Cesium 前端直接通过 OGC 标准接口加载和查询图层，无需前端额外处理地理数据格式；

业务对象定位：空间中心的场景管理模块维护了泵站、末端水库、阀门井监测点的经纬度坐标，前端通过空间中心接口获取业务对象位置信息，在 Cesium 场景中精准标注，配合动态数据渲染实现充水进度可视化、故障点定位等功能。

融合价值：高代码的灵活 + 平台后端的厚重

这种"高代码前端 + Ybolt+ 后端"的融合模式，充分发挥了两方的核心优势：前端团队可以完全专注于 UI 还原与交互体验打磨，不必操心数据从哪来、地图服务怎么搭、规则逻辑怎么跑；而 Ybolt+ 的后端——物联接入中心的设备数据汇聚能力、业务知识中心的数据结构化治理能力、规则引擎的定时触发与流程编排能力、空间中心的地理数据发布能力——作为坚实的后端底座，通过标准化的 API 和 OGC 服务，为前端提供稳定、高效、可追溯的数据与地图服务，实现了平台能力与定制化开发的有机统一。

六、总结

黄水东调承接工程水量调度模型仿真系统的交付，是 Ybolt+ 在大型水利工程领域的一次全栈实战。从技术层面看，它体现了 Ybolt+ 在以下四个维度的核心能力：

物联接入 + 自控联动：通过 OPCUA 协议实现与 PLC 的双向通信，打通软件系统与现场设备之间的控制链路；

业务建模 + 数据治理：将复杂的泵站、管段、阀门物理体系转化为标准化、可计算的业务模型和数据集；

空间中心 + GIS 可视化：以地理空间为基础，实现管网态势、监测数据、充水进度的全景可视化呈现；

大屏中心 + 交互设计：通过组件拖拽、数据绑定、事件配置，快速搭建可交互、可决策的调度大屏。

更重要的是，Ybolt+ 的规则引擎在各个环节承担了"数据总线"的角色——从物联数据的清洗转发，到模型输入输出的组装修剪，再到告警规则的触发与预案联动，规则引擎将这些原本需要大量定制代码才能实现的逻辑，变成了可视化的节点拖拽与参数配置。
