YBolt+平台实战操作笔记：设备告警规则配置

1、功能点概述

本次实战聚焦上节文章中的YBolt+平台中的业务规则引擎中心、物联接入中心及统一消息总线组合集成使用的核心小功能——设备告警规则配置。该功能通过使用业务知识中心配置化操作界面定义设备数据集（数据指标）的告警阈值及告警记录，当设备采集的数据或计算的指标数据触发阈值时，系统可自动通过消息总线推送告警信息并在系统中展示告警内容，助力运维人员快速响应设备异常或异常事件数据处理。此功能无需编写代码，依托YBolt+平台的低代码特性及物联接入中心的多源设备接入功能，配合业务知识中心和统一消息总线集成实现，适用于智慧园区运维等物联设备监控场景。

2、环境准备

2.1.基础环境要求

已完成YBolt+平台私有化部署，获取平台统一门户登录账号（需具备物联接入中心模块的如组件管理、产品管理、设备管理等核心模块）；

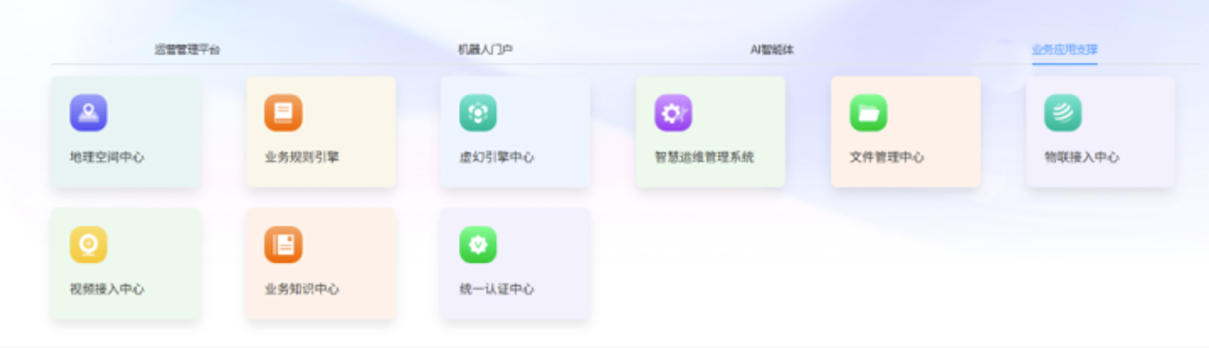

私有化部署

YBolt+平台统一门户-系统组件入口

已具备YBolt+平台的物联接入中心、业务知识中心、业务规则引擎中心及统一消息总线等核心模块），且物联接入中心已初始化接入物联设备数据（本次以园区电表、水表为例，设备已正常上报数据）。

物联接入

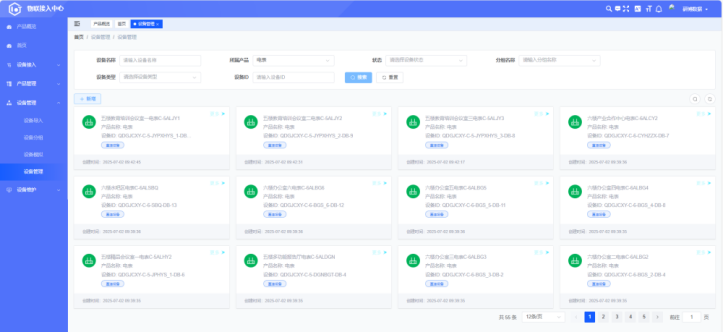

物联接入中心-电表设备数据

3、实战操作步骤

3.1.业务知识中心配置

进入业务知识中心组件，【业务模型】功能页进入【办公室】模型，点击【模型属性】查看并新增办公室用水阈值、办公室用电阈值；

业务知识

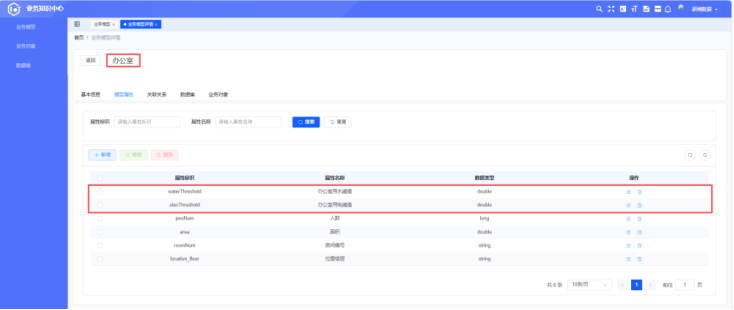

业务模型配置-办公室模型

左侧侧边栏选择「业务对象」模块，点击【模型视图】分类树菜单，选择办公室可以查看所有办公室业务对象实例列表，右侧列表中可对某一个业务对象实例如F7办公室四进入编辑操作；

业务知识

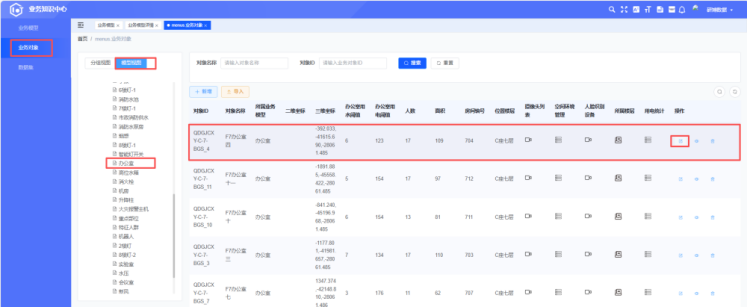

业务对象实例列表-F7办公室四

点击【编辑】按钮，对该业务对象的阈值进行编辑配置，保存退出即可。

业务知识

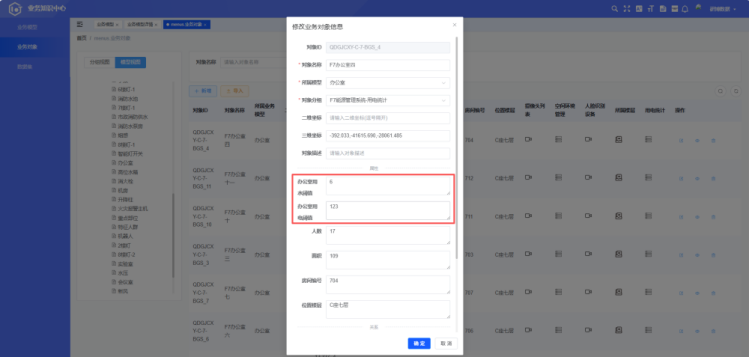

业务对象实例-F7办公室四-阈值配置

3.2.业务规则引擎规则编排

进入业务规则引擎中心，在【规则管理】配置页，勾选【告警规则】分组：

告警规则

规则管理-告警规则页

点击【创建规则】，可以创建一个空规则，点击“设计”进入【告警规则流程配置】页面。

源节点：输入源，包括各类数据及接口等数据源输入节点，如设备数据订阅、消息总线订阅等入口；

处理节点：数据处理及计算规则，如统计计算、变量赋值、设备查询等；

目标节点：数据集计算结果输出目标，如kafka发布、消息总线发布等。

拖拽不同的节点，实现设备告警规则编排配置。

源节点：可拖拽手动触发用于规则的手动执行调试，拖拽定时任务用于该规则定时执行；

处理节点：

拖拽数据集数据查询，查询该数据集的详细数据，如办公室模型昨天的用电总量数据；

拖拽业务对象查询，对查询的办公室模型数据进行遍历，查询每个业务对象实例的昨日用电总量数据；

条件判断，对业务对象实例昨日的用电总量数据进行阈值条件配置，增加条件判断规则；

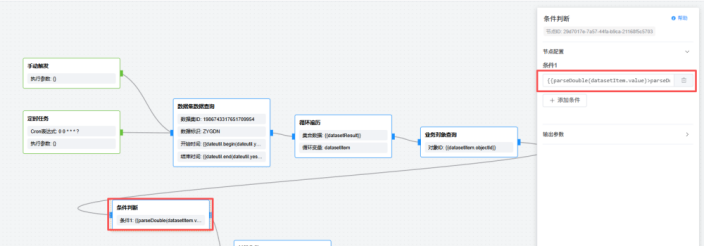

告警条件配置-增加阈值条件判断

触发告警，对判断的结果进行告警触发，同时配置告警名称、级别及告警对象类型，自定义告警内容及拓展信息；

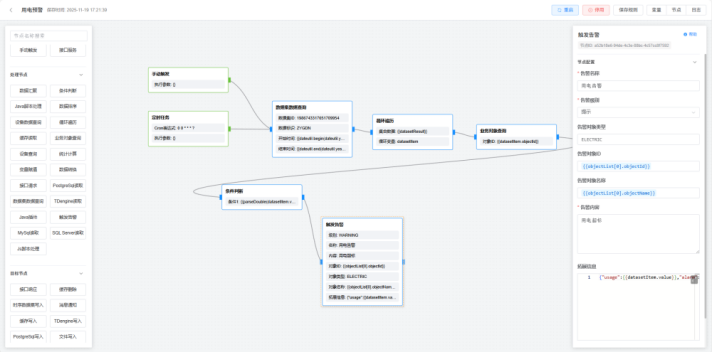

告警规则编排-办公室用电告警规则

3.3.预览并提交规则

在「规则编排」页面，完成告警流程设计后，点击右上角【保存规则】按钮实现对该规则的保存，同时点击【启用】即可启用该规则；
点击【手动触发】节点，在右侧点击“执行一次”进行规则手动运行调试，点击右上角“日志”查询该规则的运行日志记录。

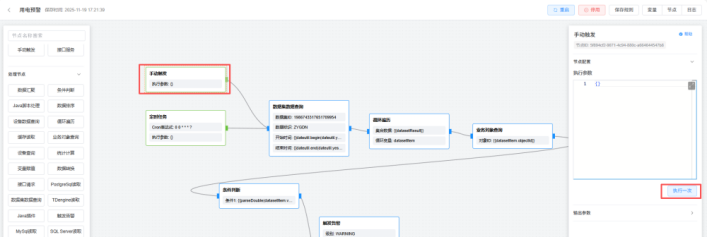

手动触发执行-规则任务调试

4、功能验证及告警处理

4.1.功能验证步骤

模拟设备异常数据：通过物联接入中心的设备数据物模型读写功能，手动上报电表设备的用电数据为175度（＞100度的日累计用电阈值）；
查看告警记录：返回业务系统对应的功能模块【能源预警】页面，可查询到刚触发的告警记录，状态为“处理中”；

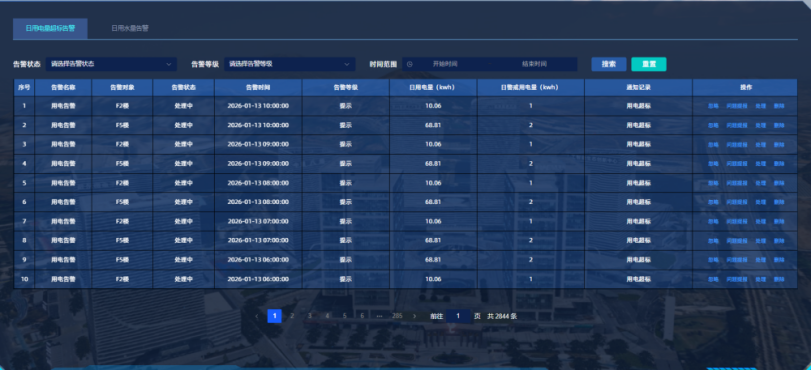

告警记录-用水/用电告警记录

4.2.告警处理

对于设备告警记录提供多种处理方式，完成设备阈值配置、告警规则配置、告警数据记录、告警数据处理（消缺）的闭环操作；

忽略：对应低级别的告警消息，用户可点击“忽略”进行处理；

问题提报：对于一些相关人需要处理的告警消息，可进行消息（问题）提报，报给其他人进行维护处理；

处理：对于和自己相关告警消息，可点击“处理”进行告警数据消缺；

删除：对于一些无关的或误触发的告警消息，可点击“删除”该条告警消息。

告警处理-问题提报处理

5、总结

本次实战通过5个核心步骤完成了基于YBolt+平台不同组件组合使用实现对传感器设备数据告警规则的配置，核心依托平台的低代码可视化能力，无需编写代码即可实现设备异常监控与记录。该功能的关键在于准确关联设备、合理设置告警阈值及完善处理方式，避免误告警和漏告警。通过此功能，可快速实现项目中接入物联设备的异常响应，提升运维效率，适用于各类需要设备监控的业务场景。后续可基于此功能扩展多条件告警、告警分级处理等高级配置。

作者：小潢河

编辑：河洛生
