StewEdge边缘数采终端支持协议及实战配置样例

1.支持接入的协议及对应设备

StewEdge边缘数采终端通过南向服务层的多协议架构，实现了对工业级、消费级、传统设备及物联网终端的全面兼容，核心支持协议（均为出厂初始化自带）及接入设备如下：

1.1.Modbus协议（RTU/TCP传输模式）

作为工业控制领域的标准协议，Modbus协议适配各类生产及控制类设备，是工业场景数据采集的核心协议：

PLC设备：兼容西门子S7系列、施耐德、和利时等主流品牌可编程逻辑控制器，支持实时采集控制器的运行状态、输出指令等核心数据；
传感器网络设备：覆盖温湿度传感器、压力传感器、流量传感器等生产辅助类传感器，可实现环境及设备运行参数的持续采集；
仪器仪表设备：对接电力仪表、智能水表、数据采集卡等测量类设备，支持量化数据的精准采集与传输。

云平台

ModBusTCP协议

1.2.MQTT协议（支持QoS0/1/2服务质量等级）

针对物联网场景优化的轻量化协议，适配低功耗、广连接的物联网终端：

智能园区终端：包括智能能源表、智能照明设备等消费级智能终端，支持设备状态监控与远程控制指令传输；
低功耗传感器：兼容LoRa温湿度传感器、NB-IoT烟感报警器等物联网终端，适配低带宽、长待机场景的数据采集；
行业专用测量终端：符合GB/T32960-2016协议的电动汽车测量设备、水利水文SL651标准终端等，满足特定行业的数据采集规范。

云平台

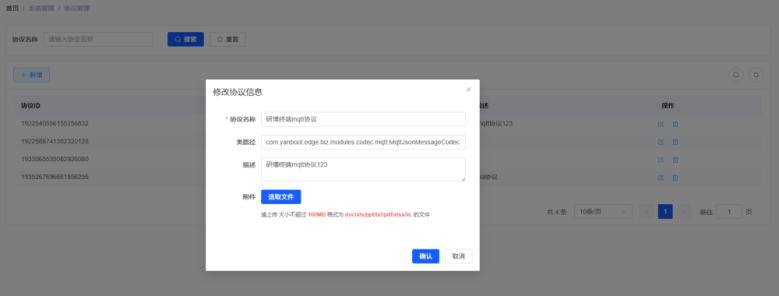

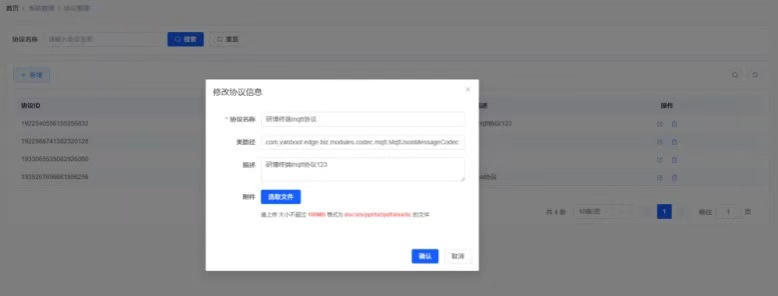

MQTT协议信息

1.3.串口协议（RS-232/485接口）

面向传统工业设备的兼容方案，解决老式设备联网难题：

老式仪表：指针式万用表、示波器等无网络接口的传统测量仪器，通过串口实现数据的数字化采集；
Modbus网关：支持协议转换类设备接入，实现串口总线与其他总线（如以太网）的融合，打通多协议设备的数据通道。

云平台

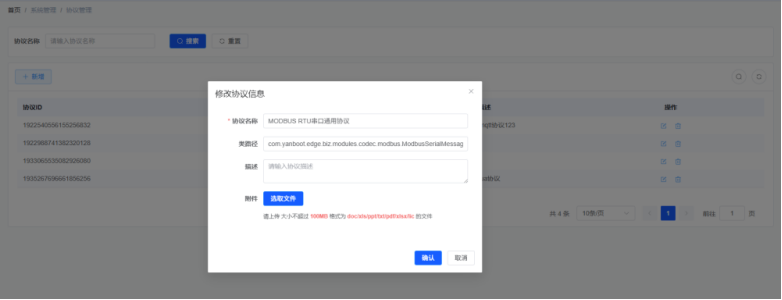

ModBusRTU串口通用协议

1.4.OPCUA协议（出厂自带）

作为工业4.0时代的通用通信协议，OPCUA（OpenPlatformCommunicationsUnifiedArchitecture）具备跨平台、高安全、强兼容、语义化描述的核心特性，是工业数据标准化交互的核心载体。StewEdge出厂默认集成OPCUA完整协议栈，支持服务器（Server）与客户端（Client）双角色，兼容OPCUA1.04版本规范，适配工业级高可靠数据交互需求：

高端PLC与工业控制器：深度兼容西门子S7-1500/1200、罗克韦尔ControlLogix、施耐德M580等主流高端控制器，支持控制器程序变量、I/O状态、故障诊断码等全量参数的标准化采集；
工业机器人与运动控制设备：对接ABB、KUKA、FANUC的OPCUA接口，采集关节角度、运动速度、作业进度等数据，支持控制指令下发与协同联动；
工业软件与上层管理系统：作为客户端可接入MES、SCADA、ERP系统的OPCUA服务器，实现生产数据双向交互；作为服务器可向第三方软件开放采集数据，提供标准化接口；
智能仪表与传感器：兼容支持OPCUA的智能分析仪表（光谱分析仪、气体检测仪）、高精度传感器，保障数据采集精准度与实时性。

云平台

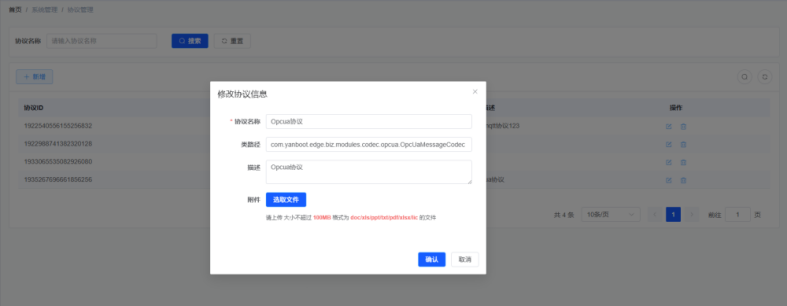

OCPUA协议

1.5.ModbusTCP转4G/WiFi透传（出厂自带）

StewEdge终端支持与内置4G模块（支持全网通）及WiFi模块（兼容802.11b/g/n）的数采模块集成，解决无有线网络场景下Modbus设备的联网难题，实现数据远距离无线传输：

4G透传适配设备：偏远场景的Modbus传感器（户外水利压力传感器）、移动设备（工程车辆油耗仪表）等无有线网络覆盖的设备；
WiFi透传适配设备：室内短距离无有线网络的Modbus设备（车间临时检测仪表、智能仓储扫码终端）。

1.6.HTTPS协议（基于TLS1.2加密）

兼顾安全性与兼容性的网络协议，适配云原生平台及视频类设备：

云原生平台：研博StewOT平台、阿里云IoT平台等，支持与云端平台的加密数据交互；
智能摄像头：兼容海康威视等品牌支持GB28181标准的网络摄像机，实现视频流数据采集与设备状态监控。

1.7.自定义协议扩展能力

除上述出厂自带标准协议外，StewEdge支持自定义协议扩展，满足特殊行业设备或非标设备的接入需求。基于开放的南向服务层SDK（软件开发工具包），用户可按照协议规则开发自定义协议解析插件，实现非标协议与StewEdge数据采集体系的无缝对接，扩展能力覆盖：

行业非标协议：适配电力、冶金、化工等行业专用非标协议（如电力104规约扩展协议、化工自定义帧格式协议）；
小众设备私有协议：对接小众品牌设备的私有通信协议（特殊传感器串口帧协议、专用控制器私有网络协议）；
协议二次开发：支持现有标准协议的二次扩展（如Modbus自定义功能码、MQTT主题自定义数据标识）。

2.协议配置样例

2.1.Modbus协议接入实战

2.1.1.前置准备

硬件连接：RTU模式需通过RS-485接口连接设备，确保A/B线接线正确（避免正负极反接）；TCP模式通过以太网接口连接设备，确保终端与设备在同一局域网或可路由网络；
参数确认：明确设备的从站地址、寄存器地址（线圈地址、输入寄存器、保持寄存器等）、数据类型（16位/32位、整型/浮点型）及字节序（大端/小端）。

2.1.2.配置步骤

1.登录StewEdge管理后台，进入“设备管理-产品配置”模块，选择通信方式“串口”或者“网络”，对应勾选接入协议“ModbusTCP/IP”协议或者ModbusRTU”；

2.串口RTU模式配置：选择对应串口（如COM1），设置波特率（常见9600/19200bps）、数据位（8位）、校验位（无/奇/偶）、停止位（1位），传输模式（RTU/ASCII）；

3.网络TCP模式配置：输入设备IP地址、端口号（默认502），设置连接轮询时间（建议3-5秒）；

4.进入“设备管理”、勾选所属产品，配置从站地址及寄存器类型映射：后续需要配置采集的寄存器地址（如压力传感器对应保持寄存器40001），设置数据类型及采集频率（实时性需求高的场景建议1-5秒/次）；

5.测试连通性：点击“启用产品”，查看数据采集是否正常，若失败需检查接线、参数配置或设备是否正常运行。

云平台

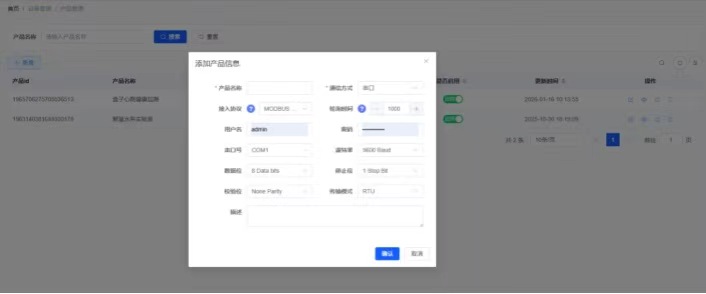

RTU串口配置样例图

云平台

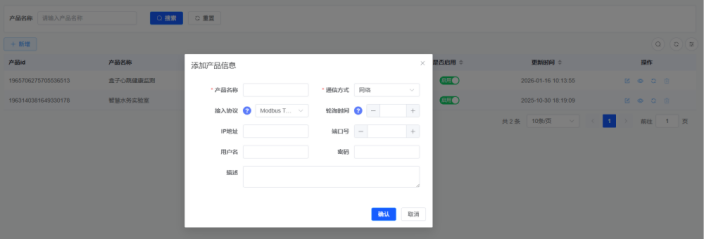

网络TCP配置样例图

2.1.3.常见问题解决

数据采集不稳定：检查RS-485总线负载是否超标（建议最多连接32个设备）；
寄存器数据错误：确认寄存器地址类型（如ModbusTCP协议中40001对应十进制地址1），核对数据类型与字节序配置。

2.2.MQTT协议接入实战

2.2.1.前置准备

设备确认：确保终端设备支持MQTT协议，已配置好Broker地址（StewEdge或第三方云平台）、客户端ID、用户名/密码（如需认证）；
主题规划：提前定义设备发布（Publish）数据的主题（如“device/sensor/temp”）和订阅（Subscribe）控制指令的主题（如“device/control/light”），避免主题冲突。

2.2.2.配置步骤

1.进入StewEdge产品配置勾选通信方式及接入协议，如勾选“研博终端MQTT协议”；

2.填写Broker地址（本地StewEdge可填写设备IP，端口默认1883；加密连接使用8883端口），配置客户端认证信息、轮询时间信息；

3.主题绑定：将设备发布主题与StewEdge数据采集点关联，设置数据解析规则（如JSON格式字段映射：“temp”对应温度采集点）；

云平台

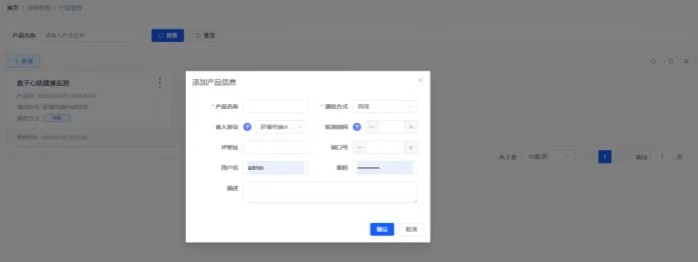

MQTT协议配置样例

2.2.3.常见问题解决

设备无法连接Broker：检查网络是否通畅，确认Broker端口未被防火墙拦截，客户端ID是否唯一；
数据丢失：高可靠性场景建议使用QoS1/2，开启StewEdge的“消息缓存”功能，断网后可暂存消息，网络恢复后自动转发。

3.关键注意事项

1.协议选型原则：工业自动化场景优先Modbus/OPCUA协议，物联网终端优先MQTT协议，传统设备选串口协议，大文件传输选FTP/FTPS协议，加密场景优先HTTPS/MQTTs/OPCUA加密策略，无有线网络选ModbusTCP转4G/WiFi透传，非标设备采用自定义协议扩展；

2.网络优化：工业场景优先有线网络保障稳定，4G透传选择信号良好安装位置，WiFi透传避免电磁干扰，关键设备配置冗余网络（有线+4G备份）；

3.数据安全：敏感场景启用协议加密（TLS1.2、FTPS、OPCUA安全策略），定期更新证书，限制设备访问权限；自定义协议建议添加校验位与加密字段；

4.兼容性测试：新设备接入前先在测试环境验证，重点测试数据准确性、传输稳定性及断网恢复能力；自定义插件需充分测试，避免影响终端整体运行；

5.性能优化：根据设备类型调整采集频率，避免高频采集占用过多资源；开启边缘缓存功能保障断网数据不丢失；自定义插件优化解析效率，降低CPU占用。
