一文读懂CODESYS：工业自动化领域的“万能编程平台”！

在工业4.0浪潮下，工厂自动化、物联网、智能装备的需求爆发，却有一个痛点始终困扰工程师：不同品牌的控制器、驱动器、传感器，往往需要不同的编程工具，学习成本高、兼容性差，项目推进效率大打折扣。

智能装备

而德国3S-Smart公司开发的CODESYS，正是解决这一痛点的“破局者”。作为全球领先的工业自动化编程平台，它已被倍福、施耐德、ABB、汇川、雷赛等800+国内外控制器厂商采用，覆盖工厂自动化、能源、轨道交通、机器人等全领域。今天就带大家全面解锁这个“工业编程神器”！

一、CODESYS是什么？一句话看懂核心定位

CODESYS并非某款硬件控制器，而是一套基于IEC61131-3国际标准的自动化软件开发平台——简单说，它是“工业编程的通用语言”：无论是逻辑控制（软PLC）、运动控制（伺服/机器人）、人机界面（HMI），还是现场总线配置（EtherCAT/Profinet），都能在同一个软件里完成；更关键的是，它能适配不同厂商的硬件，无需为每款设备重新学习工具。

截至目前，全球已有超500万设备搭载CODESYS授权，tensofthousandsof企业每天用它开发项目——从小型设备厂商的自动化改造，到大型工厂的黑灯产线搭建，都能看到它的身影。

二、CODESYS的“两大核心组件”：开发+运行，缺一不可

CODESYS的架构清晰，主要由“开发环境”和“运行时系统”两部分组成，二者协同实现从编程到落地的全流程。

1.开发环境：CODESYSDevelopmentSystem（IDE）

可视化编程与项目管理工具，是工程师的核心操作界面。

全语言支持：覆盖IEC61131-3标准的6种语言（ST结构化文本、LD梯形图、FBD功能块图、SFC顺序功能图、IL指令表、CFC连续功能图），还能混合编程（比如主程序用ST，子模块用LD），满足不同场景需求。

可视化编辑器：无需额外HMI软件，拖拽文本、指示灯、按钮等元素就能设计界面，支持本地全屏显示或网页远程访问（输入`http://设备IP:8080/webvisu.htm`即可查看）。

强大调试工具：在线监视变量、设置断点、单步执行，甚至能无硬件仿真运行——没有工控机也能先测试程序逻辑，大幅减少现场调试时间。

总线配置器：内置EtherCAT、Profinet、Modbus、CANopen等主流现场总线驱动，添加设备时只需导入厂商提供的XML文件，几分钟就能完成硬件适配。

2.运行时系统：CODESYSControl（RTE）

将硬件设备（如PC、嵌入式控制器）转化为标准工业控制器的“软件内核”。

兼容多操作系统：Windows、Linux（OSADL实时扩展）、VxWorks、QNX等，可适配x86、ARM等多种硬件架构（如IntelCeleronJ1900、ARMCortex-M/A系列）。

提供高实时性控制：通过优化任务调度、硬件中断处理，满足工业级实时性需求（如EtherCAT总线周期可低至微秒级）。

支持第三方硬件适配：国内外主流控制器厂商（如倍福、施耐德、ABB、汇川、雷赛）均基于Codesys平台开发产品，只需安装对应设备描述文件（XML）即可兼容。

三、CODESYS的“四大核心优势”：为什么它能成为行业标杆？

在工业自动化工具中，CODESYS的竞争力远不止“兼容多硬件”，更在于它能解决工程师的实际痛点，提升项目效率。

1.全场景控制能力

逻辑控制（软PLC）：基于IEC61131-3标准，支持程序组织单元（POU）、全局变量、库函数调用，可实现复杂逻辑运算（如定时器、计数器、条件判断）。例如：通过ST语言编写变量自增程序，结合TON计时器实现2秒周期的数值累加。

运动控制（SoftMotion）：无需硬件运动控制卡，通过软件实现单轴、轴组、CNC及机器人控制，支持PLCopenMC标准功能块（如MC_Power轴使能、MC_MoveAbsolute绝对运动、MC_Home回原点）。例如：控制松下A6系列伺服电机通过EtherCAT总线实现精准定位。

人机交互（HMI）：内置可视化编辑器（Visualization），支持拖拽式设计界面（文本、指示灯、按钮、趋势图等元素），可输出至工控机桌面或通过网页视图（WebVisualization）远程访问（如通过http://localhost:8080/webvisu.htm查看HMI）。

安全控制（Safety）：支持SIL2/3功能安全标准，可配置安全任务、安全变量及安全功能块（如紧急停止、安全门监控），满足工业安全规范。

2.开放性与兼容性

硬件无关性：同一套IDE可适配不同厂商的控制器（如倍福CX5130、汇川H3U），只需更换设备描述文件即可，无需重新学习编程工具。

库扩展能力：内置丰富标准库（如Standard库含TON、R_TRIG等基础功能块），同时支持第三方库导入（如OSCAT工业库），用户也可自定义库并导出分享。

IoT与工业4.0集成：支持MQTT、OPCUA、HTTP/HTTPS等IoT协议，可对接AWSIoT、AzureIoT等云平台；内置数据日志、趋势记录功能，便于工业大数据分析。例如：通过MQTT客户端库将设备运行数据上传至云端监控平台。

3.高效开发与调试

多语言混合编程：在同一项目中可混用ST、LD、FBD等语言，例如主程序用ST编写，子模块用LD实现时序逻辑，提升代码可读性与开发效率。

仿真与在线调试：支持无硬件时的仿真运行（Simulation），可模拟PLC逻辑与运动控制；在线模式下可实时监视变量状态、修改程序（热更新），快速定位故障。

项目管理优化：支持项目存档（Archive）、版本控制（如Git集成，SP17版本新增）、多用户协同，便于团队开发与项目移植。

四、CODESYS的“典型应用场景”

从单机设备到大型产线，从传统工业到智能装备，CODESYS的应用场景几乎覆盖所有工业自动化领域。

1.离散制造业

设备控制：如机床、包装机、印刷机的逻辑与运动控制，通过EtherCAT总线连接伺服驱动器与远程IO，实现高精度动作（如齿轮同步、凸轮跟随）。

黑灯工厂：结合IoT功能实现设备状态远程监控、故障报警与数据追溯，例如通过WebVisualization实时查看生产线产量与设备负载。

2.过程工业

流程控制：如化工、水处理行业的温度、压力、流量控制，通过Modbus协议连接传感器与执行器，结合PID功能块实现闭环调节。

冗余控制：支持双机热备（Redundancy），当主控制器故障时，备用控制器无缝接管，确保生产不中断

3.新能源与轨道交通

新能源设备：如光伏逆变器、储能系统的能量管理，通过Codesys实现功率调节与电网协同控制。

轨道交通：地铁、轻轨的门控系统、牵引控制，利用Codesys的高实时性（周期低至1ms）与安全控制功能，满足轨道交通安全规范。

4.智能设备

机器人控制：支持SCARA、六轴机器人的运动学解算，通过SoftMotion轴组功能实现多轴协同（如抓取、装配动作）。

边缘计算：在边缘设备（如RaspberryPi）上安装CodesysControlforLinuxSL，实现本地化数据处理与云端协同，降低网络带宽依赖。

五、以CODESYS生态为核，YBolt+赋能IT/OT融合，打造工业边缘智能新标杆

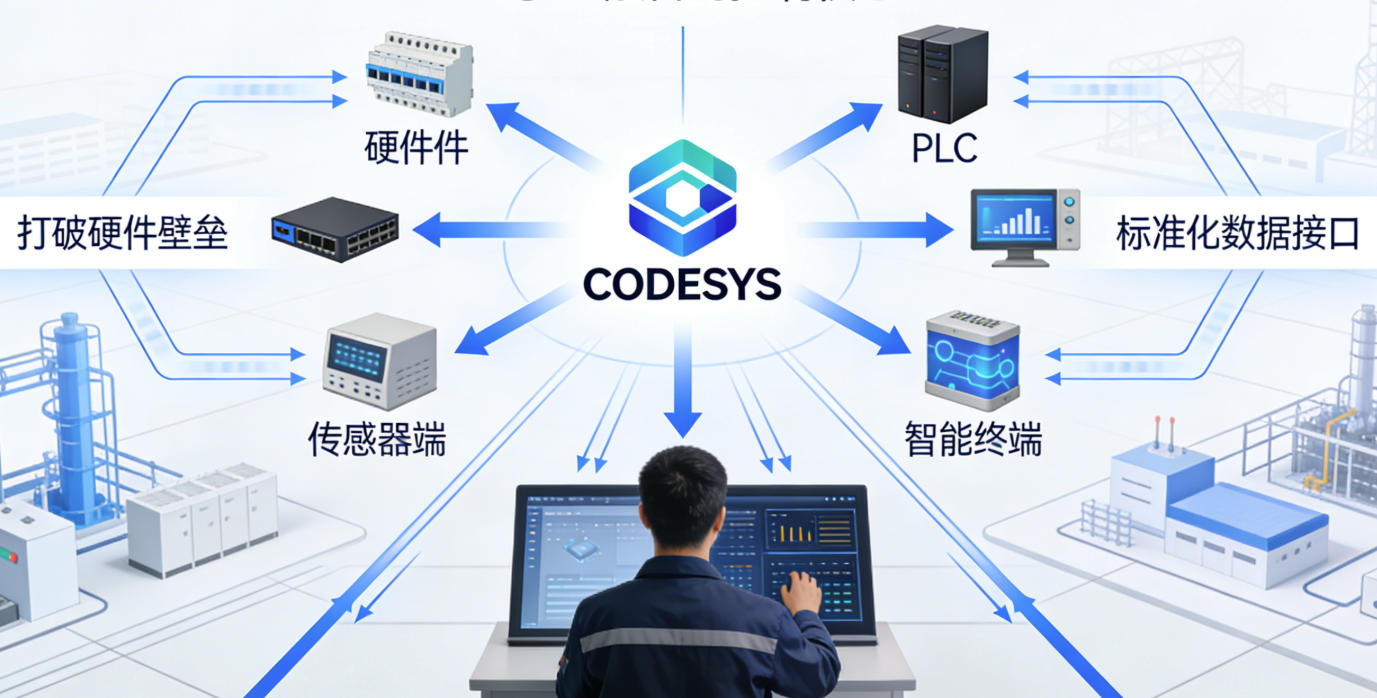

在IT与OT深度融合的今天，CODESYS不仅是一款编程工具，更像是工业自动化的“生态中枢”——它打破了硬件厂商的壁垒，让工程师聚焦于控制逻辑本身，而非工具适配；同时为工业4.0、IoT提供了标准化的数据接口，让设备更易接入智能工厂体系。

物联网

面向未来，我们希望以CODESYS工业自动化“通用语言”为基础，深度融合YBolt+企业数字化转型助手的场景化敏捷适配能力，携手设备厂商联合打造专属设备大脑，构建起“感知-决策-执行-反馈”的完整闭环边缘智能终端。此举成功打通数据从采集到价值落地的最后一道壁垒，赋予传统硬件自适应、自优化的“生命体征”，实现从单一设备闭环控制向全车间、全工厂协同闭环的升级，从局部场景优化向全产业链效率跃迁的突破，为工业数字化转型注入核心动能。
