揭秘规则引擎：如何实现“拖拽即逻辑”

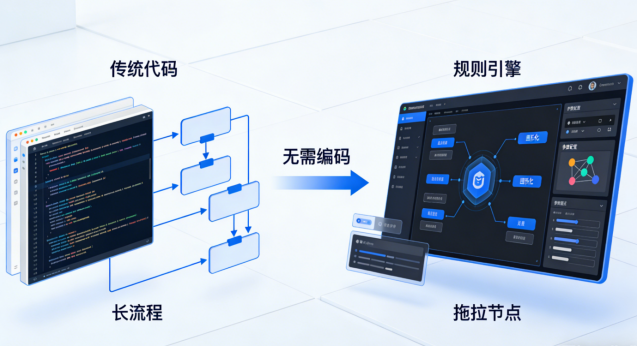

在企业数字化进程中，业务逻辑的频繁迭代始终是绕不开的痛点——传统模式下，哪怕只是调整一个告警阈值、新增一条审批流程，都得依赖技术人员修改代码、测试部署，不仅周期漫长，还容易因需求传递偏差出现漏洞。

可视化编排

而如今，一款成熟的规则引擎能彻底打破这一壁垒：无需编写一行代码，业务人员通过拖拽节点、配置参数，就能快速实现复杂业务逻辑的搭建与迭代。这背后绝非简单的界面可视化，而是一套经过实战验证的内核架构设计。本文就来深度拆解，规则引擎如何实现“拖拽即逻辑”，以及它如何支撑高灵活度、高稳定性的业务场景落地。

一、内核架构：三层设计筑牢“拖拽即逻辑”根基

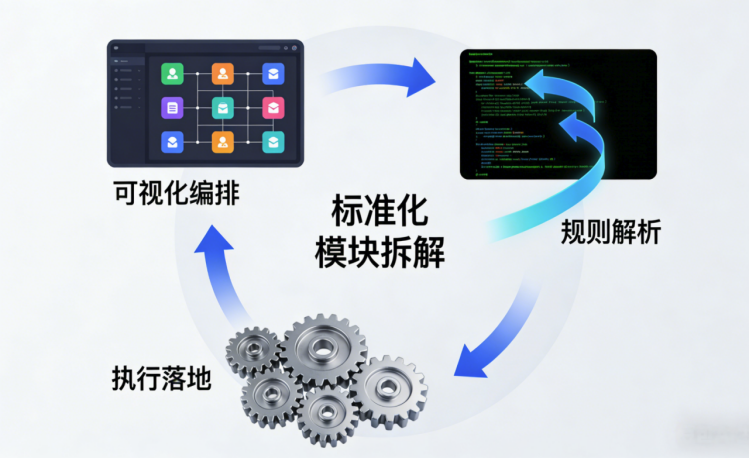

一款强大的规则引擎，核心架构必然围绕“可视化编排、规则解析、执行落地”三大核心环节，三层各司其职又深度协同，将复杂业务逻辑拆解为可配置、可解析、可执行的标准化模块。

可视化编排

1.可视化编排层：让业务逻辑“看得见、摸得着”

可视化编排层是面向用户的核心交互入口，设计核心是“将业务逻辑转化为图形化节点”。引擎内置覆盖全业务场景的“源-处理-目标”节点库，每个节点对应标准化业务动作：

源节点：负责数据输入，如“设备数据订阅”“业务数据查询”“定时触发”等，可直接对接物联网设备、业务数据库等数据源；

处理节点：负责逻辑运算，如“条件判断”“数据转换”“统计计算”“循环遍历”等，支持多条件嵌套、复杂数据处理；

目标节点：负责结果输出，如“消息通知”“接口调用”“数据写入”“设备控制”等，可联动全平台模块实现业务闭环。

这些节点通过“流程线”建立逻辑关联，业务人员只需拖拽节点至画布，配置参数（如条件阈值、数据字段、接收人信息），即可完成业务逻辑编排。例如配置“设备故障告警”规则时，拖拽“设备数据订阅节点”选择目标设备与测点，用“条件判断节点”设置“温度＞80℃且持续30秒”，再搭配“短信通知节点”填写运维人员手机号，一条完整规则就配置完成，全程零编码。

2.规则解析层：将图形化配置转化为标准化指令

用户完成拖拽配置后，规则解析层会自动将图形化流程图转化为引擎可识别的“标准化规则描述语言（RDL）”，这是“拖拽即逻辑”的关键桥梁，核心解决“用户操作如何被机器理解”的问题。

解析过程分为三步：首先，扫描画布中的节点类型与参数，提取核心逻辑信息（如“数据源是设备A的温度测点”“条件是温度＞80℃”“输出是短信通知”）；其次，通过元数据管理模块，将节点参数与平台数据源、业务字段进行关联校验，确保配置合法性（如避免选择不存在的设备测点、无效条件字段）；最后，将校验通过的逻辑信息转化为结构化RDL格式（采用JSON规范），包含规则ID、节点序列、关联关系、执行优先级等核心信息，既便于存储，又能快速被执行引擎解析。

更实用的是，解析层支持“增量解析”能力。当用户修改已有规则（如调整告警阈值、新增判断条件）时，引擎仅需重新解析变更部分，无需全量重构，大幅提升规则迭代效率。

3.执行引擎层：高效调度逻辑执行，支撑跨模块联动

执行引擎层是规则落地的“动力核心”，负责解析RDL指令并调度全平台资源执行，设计重点是“高并发、低延迟、强兼容”。

引擎采用“事件驱动+多线程调度”架构：当触发条件满足（如设备数据达到阈值、定时任务触发）时，事件总线会向执行引擎发送触发信号，引擎立即启动对应规则实例，通过线程池分配执行资源，按节点序列依次执行逻辑。对于复杂规则（如多节点嵌套、跨模块联动），引擎会自动拆解逻辑，采用并行与串行结合的方式提升效率——例如数据查询与条件判断可并行处理，数据写入则需在条件判断完成后串行执行。

同时，执行引擎具备强大的跨模块协同能力。通过标准化接口与物联网接入、业务数据管理、可视化展示等模块无缝对接，可实现“数据采集-逻辑判断-结果输出”的全链路自动化。例如智慧水务场景中，执行“水位超标”逻辑时，可同步调用设备控制接口关闭阀门，写入告警数据，更新地图告警点位，全程无需人工干预，毫秒级完成响应。

二、核心技术亮点：支撑复杂场景的“隐藏实力”

除了三层架构，成熟的规则引擎还内置两大核心技术，确保“拖拽配置”既能满足简单场景，又能支撑复杂业务逻辑的灵活落地。

1.节点可扩展机制：适配个性化业务需求

节点库并非固定不变，支持通过自定义插件扩展节点类型。对于特殊业务场景（如对接第三方AI模型、复杂数据运算），技术人员可开发自定义节点（如“AI故障预测节点”“自定义公式计算节点”），按标准规范接入引擎后，业务人员即可像使用内置节点一样拖拽配置，实现“低代码+定制化”的灵活组合。

2.全链路日志与回溯：问题排查更高效

引擎会记录规则执行的全链路日志，包括触发时间、执行节点、数据详情、执行结果等信息。当业务逻辑出现异常时，用户可通过日志快速定位问题（如“条件判断未触发是因为数据未达标”“通知失败是因为手机号错误”），无需技术人员排查代码，大幅降低运维成本。

三、场景落地：从简单告警到复杂协同的全覆盖

这套内核架构已在多行业场景中充分验证，无论是简单的设备告警，还是复杂的业务协同逻辑，都能通过“拖拽配置”快速落地：

设备监控场景：配置“设备电压＜220V时，推送APP告警并记录故障日志”，10分钟即可完成配置，实时生效；

能耗统计场景：通过“数据订阅+统计计算+图表输出”节点，配置“每日汇总各车间能耗，自动生成同比环比报表”，无需编写SQL或统计脚本；

流程审批场景：拖拽“表单触发+多条件判断+审批节点+消息通知”，配置“采购金额＞10万需总经理审批，＜10万需部门经理审批”的流程规则，支持审批节点灵活调整。

四、揭秘：YBolt+业务规则引擎

看完规则引擎“拖拽即逻辑”的核心原理与技术亮点，你可能会问：有没有一款产品已经将这些能力完全落地？答案是肯定的——YBolt+的业务规则引擎，正是基于上述架构与技术打造而成。

从可视化节点编排、RDL规则解析，到高并发执行引擎，再到节点可扩展、冲突解决、全链路日志等核心亮点，YBolt+全部实现并优化升级。它不仅能让业务人员彻底摆脱对研发的依赖，自主完成“需求提出-配置落地-效果验证”的闭环，更能通过跨模块协同能力，适配水利、园区、制造、政务等全行业复杂场景，真正实现“业务驱动开发”，让技术人员聚焦核心创新，让业务逻辑回归业务本身。

如果你的企业正被业务逻辑频繁迭代、跨模块协同复杂、交付周期漫长等问题困扰，YBolt+业务规则引擎或许正是你需要的解决方案。
