数字孪生流域大屏搭建全流程，一文讲透！
在水利数字化转型的浪潮中，数字孪生流域大屏成为流域监测、调度、决策的核心可视化载体，它将地理空间信息、业务数据、实时监测数据融合呈现，让流域管理更直观、高效。今天就使用Ybolt+大屏中心，为大家拆解数字孪生流域大屏的场景搭建全流程，从基础准备到最终可视化落地，每一步都清晰可落地！
一、前期铺垫:定模板，搭好搭建基础框架
场景搭建并非无章可循，清晰的基础模板是成功的第一步，这一步能让后续搭建工作方向明确、效率翻倍。
我们可以以UI高保真原型图为核心参考，也可结合原型图、实景图片等素材，明确大屏的整体布局、功能模块、视觉风格。模板需贴合流域管理的实际业务需求，比如防洪四预、水资源调度、取用水监管等核心板块的呈现形式，都要在模板中初步规划，为后续搭建划定清晰框架。
二、核心支撑:建模型，夯实业务数据底座
业务数据是大屏的“血液”，这一步需要在业务知识中心完成业务模型、业务数据集的搭建，同时通过规则引擎实现数据统计，让大屏有数据可展示、有数据能分析。

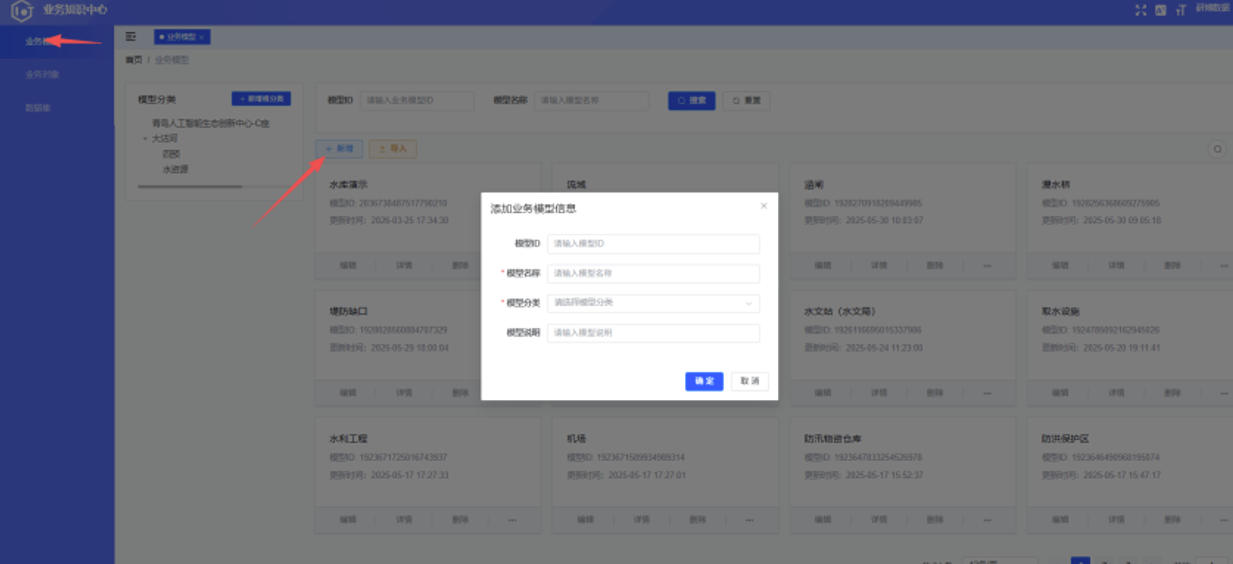

1.业务模型：定义流域业务核心对象
在业务知识中心创建贴合流域管理的业务模型，涵盖水库、涵闸、水文站、防洪保护区、取水设施等流域核心业务对象，为每个模型配置唯一ID、分类及说明，明确模型属性。同时在业务对象模块，完善每个对象的具体信息，比如水库的二维/三维坐标、库容、蓄水量，水文站的降雨量、水位监测数据等，让每个业务对象都有清晰的“数据画像”。

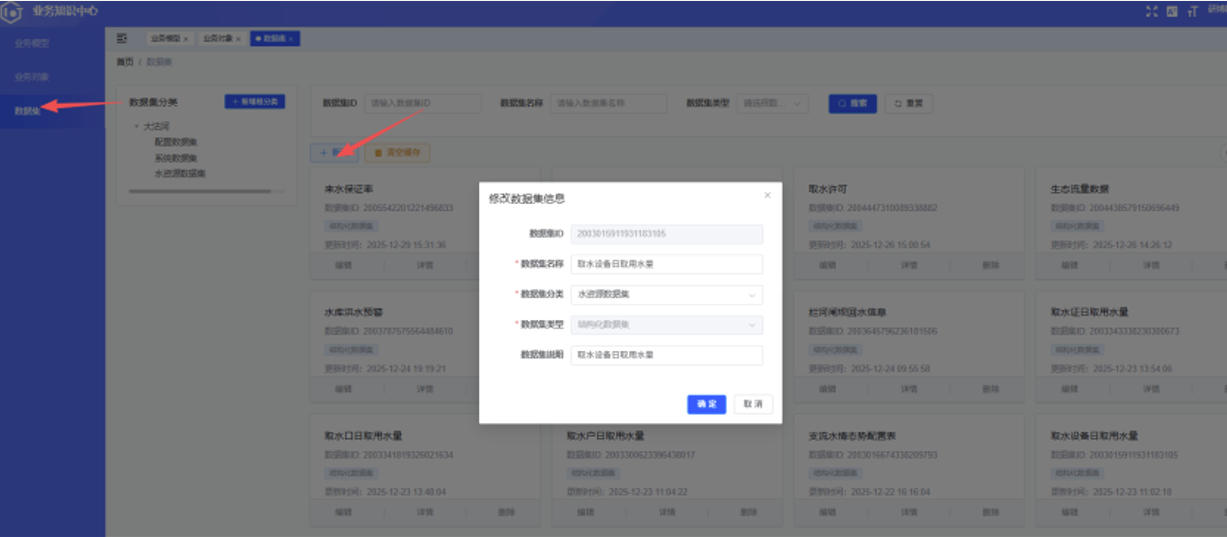

2.业务数据集：定制化定义数据指标
根据流域管理的实际需求，在业务数据集中定义专属数据集，比如取水设备日取用水量、水库洪水预警、生态流量数据等。为每个数据集配置属性，以“取水设备日取用水量”为例，需明确取用水量、起始流量、终止流量、设备ID等核心属性，让数据指标标准化、可统计。

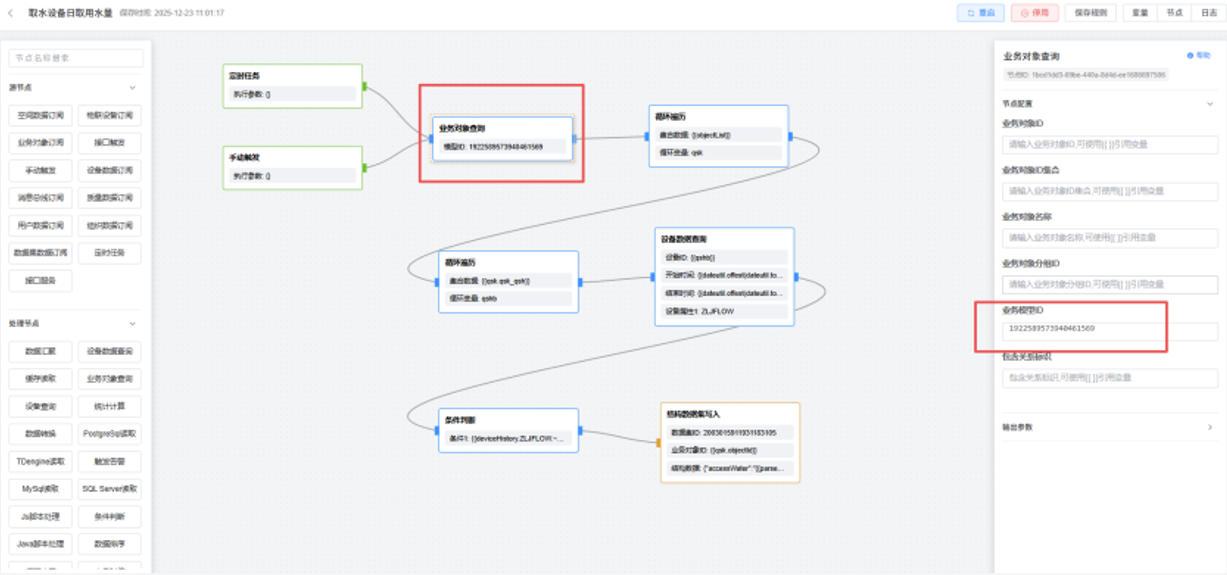

3.数据统计：规则引擎实现数据自动化计算
数据集定义完成后，在规则引擎中创建统计规则，实现数据的自动化计算与更新。以取水设备日取用水量统计为例，先查询取水口业务对象信息，再循环遍历设备查询当日历史数据，以当日第一条数据为起始值、最后一条为终止值，通过“终止值-起始值”自动计算当日取水量，最后将统计结果写入对应数据集，让大屏数据实时更新、精准可用。
三、空间构建:绘地理，打造流域可视化场景
数字孪生流域的核心是“地理空间还原”，这一步在空间中心完成底图、图层、场景的创建，让流域的地理信息在大屏中精准呈现，为后续可视化搭建地理基础。
1.底图创建：适配多地图源，搭建地理基底
系统支持天地图、ArcGIS、Mapbox等主流地图源，只需在底图管理模块录入地图链接，配置底图名称、类型、缩放级别（如1-18级），启用后即可作为流域场景的地理基底，还原流域真实地理空间。
2.图层创建：精细化制作流域地理图层
先通过ArcGIS、QGIS等工具制作流域专属图层文件，输出geoJson或shp格式，再在图层管理模块导入文件，创建防洪保护区面、水库面、河流面、子流域线等精细化图层，为每个图层配置唯一标识、服务类型，让流域的地理要素分层呈现、清晰可辨。
3.场景创建：融合图层与业务，打造专属空间场景
场景是包含地理信息与业务模型的可视化单元，也是大屏地理可视化的核心，以“感知雨晴”场景为例，步骤如下：
①新建场景：配置场景名称、标识、分类，启用场景；

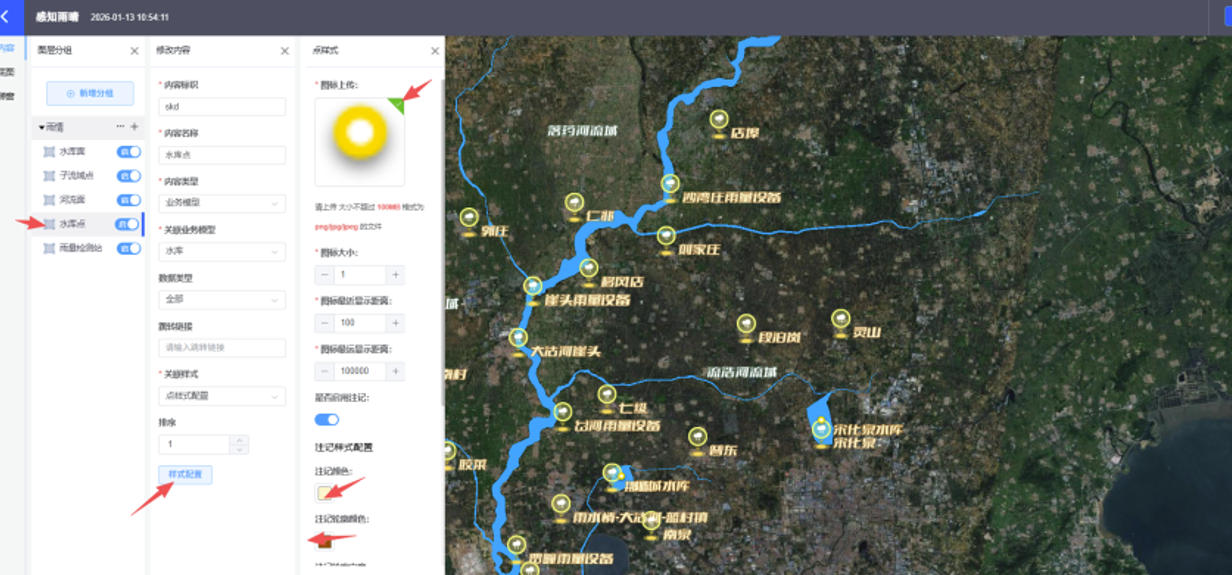

②配置图层：创建图层分组，将业务对象（如水库点，需完善二维坐标）和已创建的地理图层（如水库面、河流面）添加至分组，设置图层的显示距离、关联样式；
③样式配置：自定义点、线、面的样式，比如水库点的图标、防洪保护区面的颜色与轮廓线；④预览校验：配置完成后点击预览，检查图层显示、样式适配是否符合预期，及时调整优化。
四、最终落地:搭大屏，实现数据可视化呈现
大屏设计中心是整个搭建过程的“最终舞台”，也是重点中的重点，从应用创建到组件配置、交互设计，一步步将数据与地理空间融合，打造可视化、可交互、可决策的流域大屏，核心分为4步。
1.应用创建：模板/空白任选，开启大屏搭建
大屏应用可灵活创建，既可以基于现有模板快速搭建，适配防洪四预、水资源调度、取用水监管等典型业务场景；也可以空白创建，根据个性化需求定制专属大屏，创建后可对应用进行预览、编辑、删除等管理操作。
2.素材准备：导入资源，美化大屏视觉呈现
将前期准备的基础模板、高保真原型图、专属图片素材（如背景图、图标、标题样式图）导入大屏设计中心，要求图片小于5M，格式为png/jpg/gif，同时可配置大屏的基础信息，如尺寸、背景颜色、VChart主题，让大屏的视觉风格统一、美观。
3.数据准备：多源数据接入，打通大屏数据链路
点击大屏设计中心右上角“数据”模块，导入大屏所需的多源数据，支持接口、业务对象、业务数据集、数据订阅等多种数据来源，对数据进行字段管理、排序、筛选，明确数据的字段标识、名称、类型，为后续组件数据绑定做好准备。
4.组件搭建与交互设计：丰富可视化，实现大屏功能化
这一步是大屏搭建的核心，通过拖拽组件、配置数据、编写脚本、设计交互，让大屏从“静态画面”变成“动态可交互的决策工具”，以下为核心组件与功能的搭建方法：
核心可视化组件搭建
涵盖GIS底图、柱状图、折线图、饼图、轮播列表、分页列表等，是流域数据可视化的核心载体，搭建逻辑基本一致：拖拽组件→配置数据源→编写JS脚本适配数据格式。
GIS底图：拖拽Cesium影像图至设计面板，设置地图中心点，绑定第三步创建的空间场景，配置尺寸（如1920*1080）与位置，还原流域地理空间；
柱状图/折线图/饼图：拖拽对应图表组件，绑定数据加载源，通过JS脚本将原始数据转换成组件所需格式，实现降雨量、蓄水量、取用水量等数据的趋势分析、占比分析；
轮播列表/分页列表：拖拽列表组件，绑定闸坝信息、水情数据、考核数据等，配置轮播间隔、分页规则，通过JS脚本适配表头与数据映射关系，实现海量数据的有序展示。
核心功能设计
让大屏不仅能“看数据”，还能“用数据”，实现交互化、智能化：
页面跳转：在文本、图片等组件上新增事件，选择鼠标操作（如单击），执行“跳转大屏页面”动作，选择目标页面，实现防洪、水资源、取用水等不同大屏场景的无缝切换；
数据过滤：拖拽下拉选择器、标签选择器等组件，绑定静态数据或业务数据源，新增“数据变化”事件，执行“请求数据”动作，选择目标组件（如列表、折线图），添加筛选条件，实现流域、水库、时间等维度的精准数据筛选，让用户按需查看数据。
五、总结
数字孪生流域大屏的搭建，是“模板定框架→数据建底座→空间构场景→大屏做呈现”的完整过程，核心在于将流域的业务数据与地理空间信息深度融合，通过标准化的建模、精细化的空间构建、可视化的组件搭建，让流域管理的各类数据“看得见、摸得着、用得上”。
从数字孪生流域场景的实践来看，这套搭建流程贴合水利流域管理的实际业务需求，每一步都围绕“数据可用、场景可看、功能可用”展开，最终打造的大屏能为流域防洪四预、水资源调度、取用水监管等工作提供直观的可视化支撑，助力水利流域管理的数字化、智能化升级。
未来，随着数字孪生技术的不断发展，流域大屏还将实现更深度的交互与智能分析，让数据真正成为流域管理的决策依据！
