技术实操｜机器人非标准坐标转 WGS84 标准坐标，这四步就够了！

在智能机器人应用场景中（如园区扫地机器人、巡检机器人），设备自身采集的坐标多为本地非标准坐标，仅适用于设备自身的地图系统，无法与高德、百度等通用地图对接，也不能实现多设备的空间数据协同。而WGS84作为全球通用的标准地理坐标系，是实现机器人坐标标准化、跨系统兼容的核心。

今天就以园区扫地机器人为例，结合实际实操流程，手把手教大家将机器人的非标准坐标，精准转换为WGS84标准坐标（含投影转换），整个过程分为特征点采集、经纬度匹配与投影转换、四参数解算、系统落地适配四大核心步骤，实操性拉满！

一、基础准备：明确核心转换逻辑

本次转换的核心是通过公共特征点建立非标准坐标与WGS84坐标的映射关系，再利用四参数坐标转换模型实现批量坐标转换。四参数模型是二维平面坐标系的仿射变换方法，包含X平移、Y平移、旋转角、缩放因子四个核心参数，能在局部区域（如园区、楼宇）实现高精度的坐标转换，且仅需至少3个不共线的公共特征点即可解算参数，完全适配园区机器人的应用场景。

所需工具/环境：

数据库：PostgreSQL+PostGIS（空间数据处理与投影转换）

坐标计算工具：Coord（四参数解算核心工具）

业务系统：机器人原有系统（提取非标准坐标）、GIS业务系统（落地转换逻辑）

辅助：精准的WGS84经纬度标注（模型标注/专业测绘）

二、第一步：提取原有系统特征点，获取非标准原始坐标

特征点是连接非标准坐标与标准坐标的公共参考点，需选择园区内固定、易识别、无遮挡的点位（如路灯杆、楼栋墙角、消防栓等），且至少采集3个（数量越多，转换精度越高）。

以扫地机器人为例，实操步骤：

1.从机器人原有系统的接口（如`map/map-elements`）中，调取地图内所有特征点的非标准坐标数据，格式为平面XY坐标；

2.筛选出3个及以上符合要求的特征点，记录点号+非标准XY坐标，形成源坐标列表；

3.注意：特征点需均匀分布在园区/楼宇范围内，避免集中在某一区域，否则会影响转换精度。

三、第二步：匹配WGS84经纬度，转换为大地投影坐标

这一步是将特征点的标准WGS84经纬度转换为平面投影坐标，因为四参数转换仅适用于平面坐标之间的映射，而经纬度属于地理坐标，需先通过投影转换为平面坐标（本次采用UTM32651投影，适配北半球特定经度范围）。

1.获取特征点标准WGS84经纬度

推荐方式：通过专业模型标注（如园区三维模型）获取特征点的精准WGS84经纬度，避免手动定位（园区范围小，手动GPS定位偏差大，易影响后续精度）；

备用方式：使用高精度GPS设备在实地特征点采集经纬度，多次采集取平均值，减少定位误差。

2.PostGIS建表，录入经纬度并完成投影转换

利用PostgreSQL的PostGIS扩展，实现经纬度（WGS84，EPSG:4326）到UTM投影坐标（EPSG:32651）的转换，这是空间数据处理的标准操作。

步骤1：创建空间数据表

执行SQL语句，创建存储特征点坐标的表（含空间几何字段geom）：

CREATETABLEpublic.point(
idint4NOTNULL,
geompublic.geometryNULL,
CONSTRAINTpoint_pkeyPRIMARYKEY(id)
);

步骤2：录入特征点WGS84经纬度

以POINT(经度纬度)`格式录入数据，示例：

INSERTINTOpublic.point(id,geom)VALUES(1,ST_GeomFromText('POINT(116.4039.90)',4326));

步骤3：执行投影转换，得到大地投影坐标

执行SQL语句，将WGS84经纬度（4326）转换为UTM32651平面投影坐标，生成目标坐标列表：

updatepointsetgeom=ST_Transform(ST_SetSRID(geom,4326),32651);

执行后，查询表中geom字段，即可得到特征点对应的平面投影XY坐标，这就是四参数转换所需的目标坐标。

四、第三步：Coord工具解算四参数，实现坐标映射

Coord是专业的坐标转换工具，支持四参数的快速解算，核心是将特征点的非标准源坐标与投影后的标准目标坐标一一对应，通过工具计算得到四个转换参数，这是整个坐标转换的核心关键。

1.准备数据

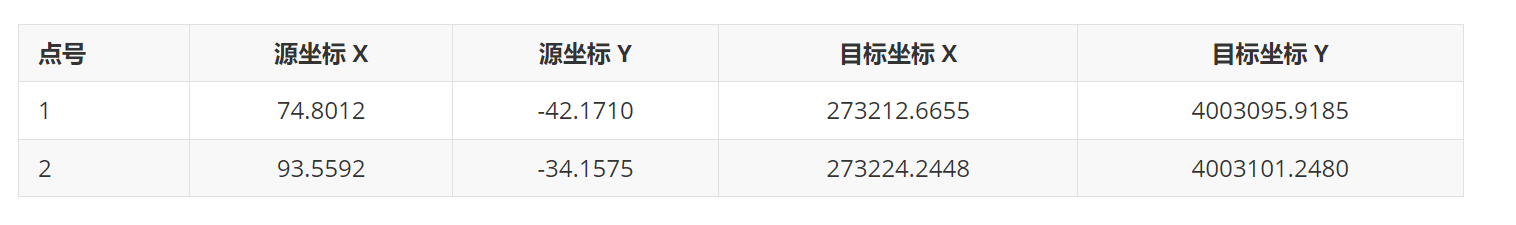

整理特征点的源坐标（非标准XY）和目标坐标（投影后XY），形成一一对应的坐标对，示例：

机器人坐标

2.解算四参数

机器人坐标

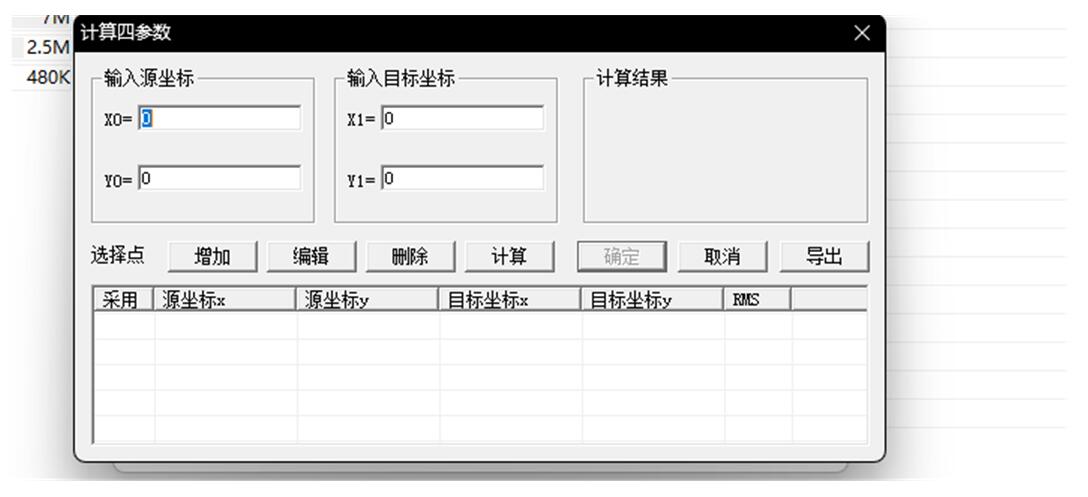

打开Coord工具，点击设置→计算四参数，进入参数解算界面；

选择平面转换模式（四参数属于平面坐标转换），依次录入所有特征点的源坐标和目标坐标；

点击计算，工具将自动解算出四参数结果：DX（X平移）、DY（Y平移）、T（旋转角）、K（缩放因子）；

查看计算结果的中误差（RMS），中误差越小，转换精度越高（单位：米，一般要求≤0.5米）。

3.优化参数精度

有条件的话，可采集5个及以上特征点，解算后剔除RMS值大的异常点，重新计算四参数，进一步提升转换精度，适配园区机器人的高精度定位需求。

五、第四步：系统落地适配，实现批量坐标转换

四参数解算完成后，需将转换逻辑嵌入业务GIS系统，实现机器人非标准坐标的实时、批量转换，核心是根据机器人的实际应用场景，精细化管理四参数，避免因区域差异导致的转换偏差。

1.四参数转换的核心数学公式（PostGIS实现原理）

机器人非标准坐标属于局部平面坐标系，WGS84投影坐标属于标准平面坐标系，二维平面转换使用四参数模型，是行业通用高精度算法：

X₂=dx+k×(cos(t)×X₁-sin(t)×Y₁)

Y₂=dy+k×(sin(t)×X₁+cos(t)×Y₁)

X1,Y1：机器人非标准原始坐标

dx,dy：坐标平移参数

t：旋转角度（弧度）

k：缩放比例

X2,Y2：转换后的WGS84标准投影坐标

2.PostGIS四参数转换函数详解（直接可用）

我们提供了两个配套函数：

four_param_trans_point：点要素转换（机器人定位点、特征点、设备点）

four_param_trans_line：线要素转换（机器人运行轨迹、清扫路径、导航线）

(1)点转换函数：four_param_trans_point

CREATEORREPLACEFUNCTION"public"."four_param_trans_point"(
"geom""public".geometry,--输入：非标准坐标点
"dx"numeric,--四参数：X平移
"dy"numeric,--四参数：Y平移
"t"numeric,--四参数：旋转角（弧度）
"k"numeric--四参数：缩放因子
)RETURNS"public".geometryAS$BODY$
DECLARE
xnumeric;
ynumeric;
x2numeric;
y2numeric;
BEGIN
--仅支持点要素，非点返回空
ifst_geometrytype(geom)!='ST_Point'then
returnnull;
endif;
--提取原始非标准坐标
x:=ST_X(geom);
y:=ST_Y(geom);
--四参数核心计算公式
x2=dx+k*(cos(t)*x-sin(t)*y);
y2=dy+k*(sin(t)*x+cos(t)*y);
--生成转换后的标准坐标点
returnST_MakePoint(x2,y2);
END;
$BODY$LANGUAGEplpgsqlVOLATILECOST100;

(2)线转换函数：four_param_trans_line

CREATEORREPLACEFUNCTION"public"."four_param_trans_line"(
"geom""public".geometry,
"dx"numeric,
"dy"numeric,
"t"numeric,
"k"numeric
)RETURNS"public".geometryAS$BODY$
DECLARE
p_pgeometry;--线上的每个点
p_tgeometry;--转换后的点
iint;
BEGIN
i:=1;
--遍历线的所有节点，逐点转换
whilei<=st_npoints(geom)LOOP
p_p:=st_pointn(geom,i);--取出第i个节点
p_t:=four_param_trans_point(p_p,dx,dy,t,k);--调用点转换函数
geom:=st_setpoint(geom,i-1,p_t);--替换为转换后的坐标
i:=i+1;
endLOOP;
returngeom;--返回整条转换后的线
END;
$BODY$LANGUAGEplpgsqlVOLATILECOST100;

六、实操避坑指南，提升转换成功率

1.特征点选择：避免选择移动、易遮挡的点位（如临时围栏、绿植），优先选择固定建筑标识，且均匀分布；

2.经纬度获取：坚决避免园区内手动GPS定位，偏差可达数米，优先采用模型标注或专业测绘；

3.投影转换：确保PostGIS的EPSG编码正确（WGS84为4326，UTM32651为北半球特定投影），避免编码错误导致的投影偏差；

4.四参数管理：楼栋/楼层独立建图的场景，必须按“楼栋+楼层”拆分四参数，否则会出现大面积坐标偏移；

5.精度验证：转换后必须选取实地点位验证，不可直接上线，避免因参数误差导致机器人定位失效。

最后

机器人非标准坐标转WGS84标准坐标的核心，是通过公共特征点建立精准的坐标映射关系，而四参数模型作为局部区域平面坐标转换的最优方案，以“少点要求、高精度、易落地”的特点，完美适配园区机器人的应用场景。

整个流程从特征点采集到系统落地，每一步都需注重细节，尤其是特征点的精准性和四参数的精细化管理，这直接决定了最终的转换精度。而将转换逻辑嵌入业务系统后，就能实现机器人坐标的实时标准化，为多机器人协同、机器人与通用地图对接、园区空间数据化管理奠定基础。

未来，随着智能机器人的广泛应用，坐标标准化将成为跨系统、跨设备数据融合的核心基础，掌握这套实操方法，能快速解决机器人本地坐标的标准化问题，提升项目落地效率。
