基于MQTT的云边协同解决方案

随着物联网与边缘计算规模化落地，大量边缘网关及现场终端设备均部署在内网隔离、防火墙严格管控的生产环境中。多数企业出于网络安全合规要求，仅允许边缘设备通过MQTT协议定时上报业务数据，严禁额外开放监听端口、禁止外联其他第三方服务。严苛的网络管控策略，有效收缩了设备安全攻击面，但也直接导致远程运维难题频发：设备后台配置调整、现场故障排查、日志查看与指令运维等常规工作，均因网络访问受限无法正常开展。

MQTT

传统运维依赖端口映射、内网穿透、SSH直连等常规方式，这类方案普遍需要额外开放网络端口、配置公网IP映射，不仅部署繁琐、运维成本高，还会扩大网络暴露面，存在一定安全隐患，完全无法适配现阶段边缘现场的标准化安全管控要求。

基于MQTT构建云边协同运维体系，提供了轻量化、高安全、易落地的全新解决思路：依托唯一一条MQTT长效通信链路实现流量多路复用，将HTTP网页管理、WebSocket交互式终端等各类运维会话数据，统一封装在MQTT消息体中双向传输，无需新增端口配置、无需改动现有网络安全策略，即可实现全品类边缘设备的云端集中化远程运维管控。

一、核心思路：一条MQTT长效通道，全量运维流量统一多路复用

MQTT协议原生具备轻量低耗、长连接稳定、适配弱网环境的优势，原本多用于边缘设备数据上报，经过架构优化后，可升级为云边双向通信的专属安全运维隧道。

整体架构设计逻辑简洁清晰，完美契合严苛网络管控场景：

1. 边缘单向主动建连，杜绝外网入站访问

所有边缘设备仅主动向外发起连接，对接云端MQTT服务节点，全程仅复用MQTT基础通信端口，不新增任何出站、入站额外连接，从网络底层契合安全合规要求。

2. 云端消息调度管控，不直接触碰边缘设备

云端无需直接对接边缘设备网络地址，无需端口扫描与直连通信，所有运维操作均以标准化MQTT消息形式下发调度，全程间接管控、安全可控。

3. 单链路多路复用，多类业务流量隔离传输

设备状态心跳上报、Web后台配置运维、命令行终端操作、设备配置下发等全量业务与运维流量，全部复用同一条MQTT长连接，依靠消息类型标识精准区分调度，无需为不同业务单独搭建通信链路。

这套架构模式，完美适配当下主流边缘现场仅允许MQTT出站通信、禁止一切额外网络连接的硬性安全管控场景。

二、HTTP透传：云端远程无感访问边缘设备Web管理后台

边缘设备普遍自带原生Web管理后台，用于日常参数配置、运行状态巡检与业务功能调试，但受现场防火墙及安全策略限制，无法对外开放HTTP访问端口。基于MQTT实现HTTP业务透传，无需新增任何外网访问端口，依托现有云边MQTT长效通信链路，即可实现云端对边缘本地Web服务的远程标准化调用与页面正常回显，运维体验与本地直连完全一致。

云端接收前端浏览器发起的Web访问请求后，会对完整HTTP请求报文进行标准化结构化封装，将请求请求方式、访问路由、请求头部及报文主体等核心关键数据，统一适配为合规的MQTT消息载荷格式，通过已稳定建立的云边MQTT长连接，精准下发至目标边缘设备。边缘端接收对应MQTT运维消息后，自动完成报文解析与格式还原，将其转化为本地服务可识别的原生HTTP请求，交由设备本地Web服务执行对应业务逻辑。待本地Web服务处理完成并生成响应数据后，按照相同封装规则反向打包为MQTT消息回传至云端，云端完成解码还原为标准HTTP响应报文后，推送至前端浏览器完成页面渲染与交互展示，全程无需边缘设备开放任何外网访问端口，无感实现云端远程Web可视化运维管理。

三、WebSocket透传：浏览器端实现边缘设备交互式深度命令运维

命令行终端是边缘设备深度运维、突发故障排查、运行日志采集与系统参数调试的核心手段，但绝大多数生产现场安全策略，均严格禁止开放SSH等远程登录端口。依托MQTT隧道实现WebSocket交互式数据透传，可将全量终端会话交互数据全部承载于现有MQTT通信链路内部，无需配置专属远程登录端口，直接在浏览器端实现媲美原生SSH的流畅交互式命令运维操作。

前端浏览器通过WebSocket与云端服务建立轻量化实时交互通道，运维人员输入的各类运维指令会实时同步至云端后台，云端将交互式字符指令、终端尺寸适配、光标控制等核心交互信号，统一封装为适配MQTT传输规范的标准消息载荷，通过常驻云边MQTT运维隧道持续下发至目标边缘设备。边缘端接收MQTT消息后，实时解析还原完整终端操作指令，调度本地虚拟终端进程执行对应运维命令，并将命令输出日志、系统运行回显、色彩标识及光标状态等全量终端交互数据，持续封装为MQTT消息回流同步至云端。云端实时转发至前端WebSocket连接，完成终端界面动态刷新与实时交互响应，全程所有运维交互数据均依托MQTT链路双向闭环流转，无需新增任何外网连接，兼顾终端运维的实时交互性与网络环境的合规安全性。

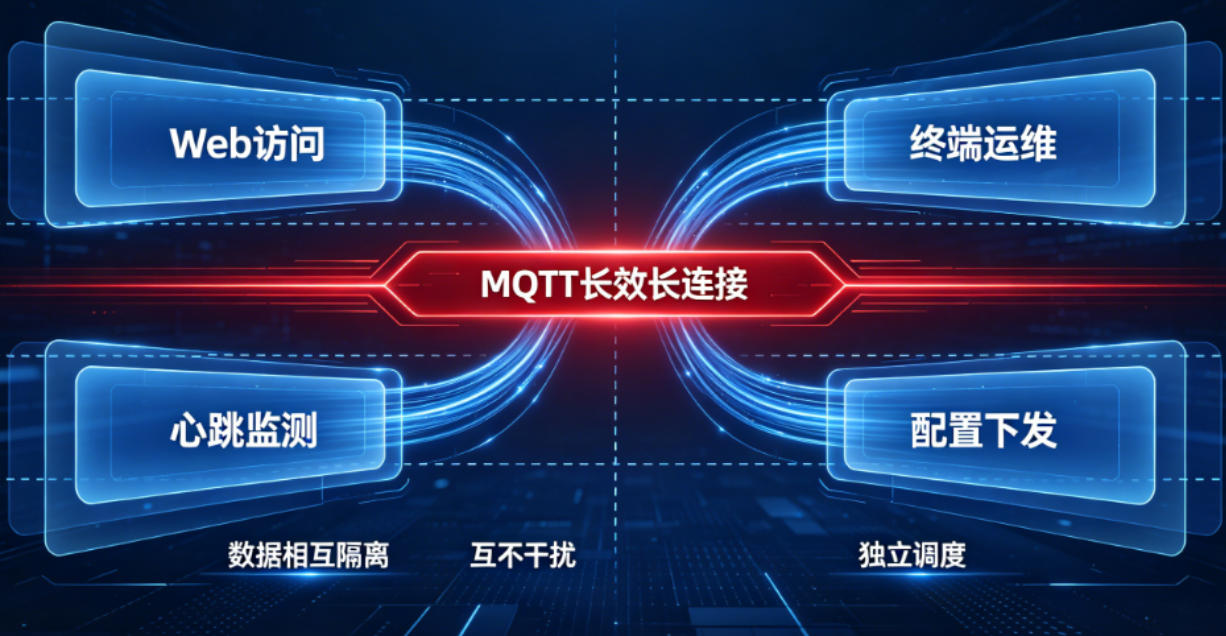

四、多路复用：单条MQTT通道并行承载多类运维操作

所谓MQTT多路复用，核心核心价值就是：依托唯一一条MQTT长效长连接，并行承载Web访问、终端运维、心跳监测、配置下发等多类业务流量，各类数据相互隔离、互不干扰、独立调度。

MQTT

整体实现逻辑简单高效，无需复杂改造，为每一类运维及业务流量配置专属数据类型标识，精准区分Web请求、终端输入、心跳上报、配置同步等不同数据报文；云端与边缘端依据消息内置标识，对MQTT消息进行分类解析、定向分发至对应业务处理模块；无需为不同运维功能单独新建通信连接，一条链路即可全覆盖。

整套架构落地后优势显著：

带宽资源占用低，边缘设备硬件资源消耗小；

网络配置极简，无需反复调整现场安全策略；

通信链路稳定性强，弱网、断网自动重连恢复；

后续新增运维功能无需改动网络，仅扩展消息类型即可快速适配。

五、这种方案为什么比传统穿透运维优势更突出？

在边缘设备仅允许MQTT单向出站通信的严苛管控场景下，基于MQTT的云边协同运维方案，对比传统内网穿透、端口映射模式优势十分显著：

完全契合安全合规要求：全程仅复用MQTT单一端口通信，不新增任何监听端口、不搭建额外外联连接；

天然适配内网与防火墙环境：边缘设备单向主动出站建连，无需公网IP配置、无需复杂端口映射；

设备安全攻击面极低：边缘设备所有本地服务不对外网暴露，无惧端口扫描、恶意入侵等网络风险；

集中运维管理效率翻倍：云端统一运维管控平台，一键直达设备Web后台与命令终端，无需逐台设备配置维护；

运维链路稳定可靠性高：MQTT协议自带断线自动重连、消息送达保障机制，弱网及复杂现场环境均可稳定运行。

六、总结

在边缘计算现场网络管控日趋严格、仅允许设备通过MQTT常规上报业务数据的大背景下，传统端口映射、SSH直连、常规内网穿透等运维方式已完全无法适配现场落地要求。

MQTT

基于MQTT云边协同架构+单链路多路复用+HTTP/WS双向透传，打造出一套极简、安全、高效、易扩展的标准化远程运维解决方案，仅依靠一条MQTT长效通信连接，即可全覆盖远程Web配置管理、交互式命令行运维核心需求，全程不突破网络安全策略、不改造边缘原有设备业务、不增加外网安全暴露风险。该方案无需复杂技术改造，核心是将各类运维交互流量标准化封装至MQTT隧道内传输，让处于严格内网管控下的边缘设备，轻松实现云端一站式集中远程运维管控。
