HRFK-301雷达流量计私有规约拆解｜YBolt+预制插件实现存量流量设备统一接入

上期专栏我们完整拆解SL 651-2014、SL/T 427-2021两大水利官方强制国标，厘清流域防汛、水资源标准化传输逻辑。在灌区、河道、调水工程水文监测项目中，大量存量测流设备采用厂商自定义Modbus私有寄存器，字段、数据存储规则与国标不匹配，整套更换终端改造成本极高。

本期开启水文系列的流量监测场景，聚焦小儒HRFK-301一体式雷达流量计，分享HW2.0协议文档校验报文、寄存器规则，完整拆解流量相关私有通信逻辑。以及YBolt+物联接入中心预制HRFK-301专用解析插件，加载流量相关采集点位，存量雷达测流设备无需替换，可统一接入平台。

一、小儒 HRFK-301 雷达流量计产品应用说明

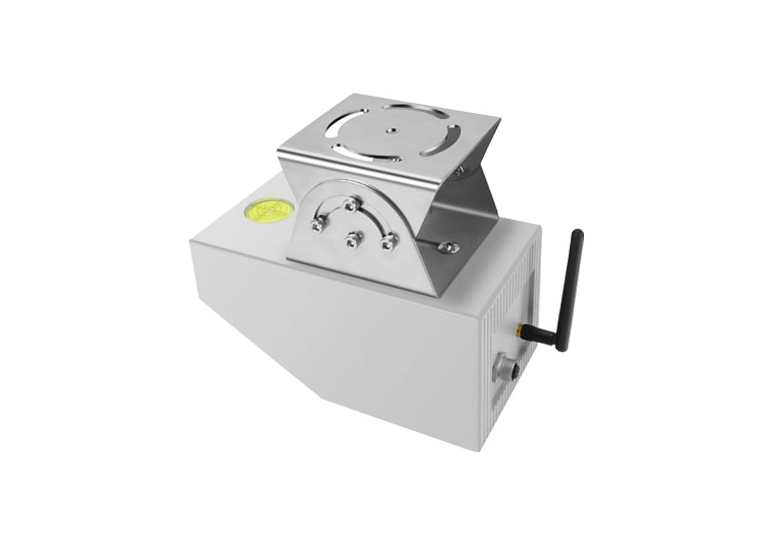

小儒HRFK-301一体式雷达流量计为水文测流专用设备，是一款高精度、低功耗、适用场景广泛的非接触式雷达流量计。该产品具有高精度，高聚焦，智能化，抗干扰，低功耗，安装方便，免维护等优点。核心服务灌区明渠、河道、跨调水工程、农村供水渠道瞬时流速、瞬时流量、累计水量监测。

1. 通信基础参数：默认波特率9600，8数据位、1停止位、无校验，支持1200~256000多档波特率远程修改；

2. 水文流量核心采集指标：瞬时流量、正向累计水量、反向溢流水量、瞬时/平均流速、过水截面面积、流速信号强度、雷达姿态角度、设备供电电压；

3. 适用水文场景：灌区量水监测、河道径流监测、长距离调水渠道、农村供水管网流量计量。

二、HRFK-301 HW2.0 Modbus私有规约

（一）底层通用帧传输规范

完整传输时序：3.5字符静默间隔起始 → 设备地址(8Bit) → 功能码(8Bit) → 数据域(N×8Bit) → CRC16校验(低字节在前) → 1.5字符静默结束

1. 从机地址范围：1~247；广播地址0xFF（读写）、0xFE（仅接收），多设备总线禁止广播，避免报文冲突；

2. 水文流量采集用到3类标准功能码：

0x03：读取保持寄存器，采集瞬时流量、累计水量、流速、截面等全部流量监测只读数据；

0x06：单寄存器写入，远程修改设备ID、上报间隔、串口波特率；

0x10：多寄存器批量写入，配置渠道断面尺寸、安装参数等流量计算基础配置；

3. CRC16校验规则：多项式0xA001，校验字节低位在前；

4. 多字节数值存储规则：32/64位流量、水量数据高寄存器在前、低寄存器在后，通用Modbus驱动直接读取会出现流量数值解析错乱。

（二）水文流量监测核心寄存器

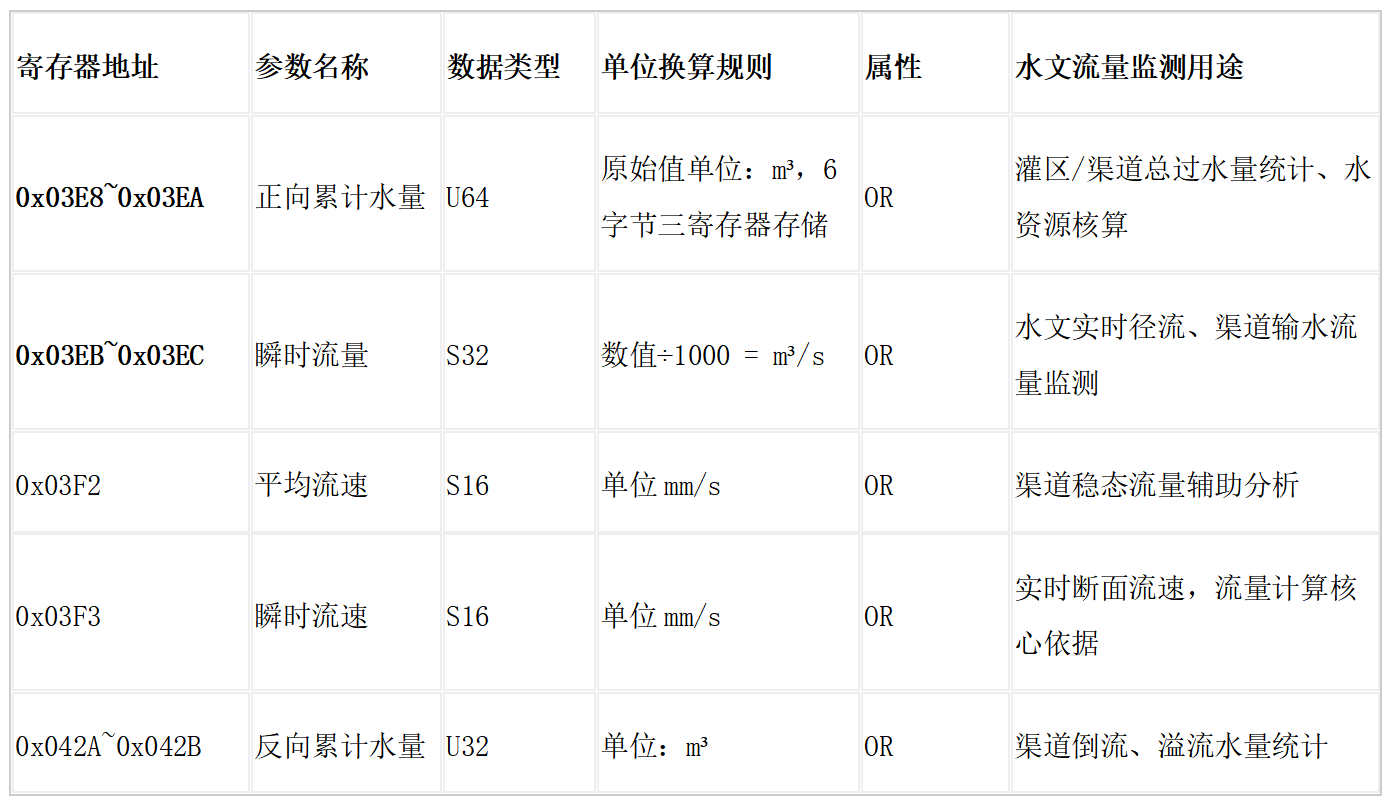

部分十六进制地址原厂对照表：

（三）水文流量采集标准报文示例

示例1：读取瞬时流量核心数据

下发查询报文：01 03 03 EB 00 02 45 B7指令含义：1号测流设备，读取0x03EB、0x03EC两个瞬时流量寄存器。应答报文：01 03 04 00 00 02 00 D9 48数值换算：0x00000200 ÷1000 = 0.2 m³/s，用于渠道实时输水流量上报。

示例2：批量读取流量全套数据（累计水量+瞬时流量+流速）

查询指令：01 03 03 E8 00 12 45 B7一次性读取正向累计水量、瞬时流量、平均流速、过水截面等全流量参数，适配平台定时批量采集业务。

示例3：远程调整流量上报周期

下发配置报文：01 06 04 01 00 03 79 28作用：将流量数据上报间隔从5s改为3s，汛期加密采集输水流量；应答报文与下发一致即配置生效。

三、水文流量监测项目改造通用痛点

1. 私有寄存器非标，通用网关无法解析流量数据

HRFK-301流量、水量寄存器为厂商自定义偏移地址，SL/T427国标有统一流量字段规范，无专用插件的网关需要人工逐个点位映射，单渠道测流站点调试周期2~3天；

2. 64位累计水量高低位倒置，数值解析严重失真

正向累计水量采用高寄存器前置存储逻辑，通用Modbus驱动默认低字优先，读取后总水量数值错乱，直接影响水资源取用水核算；

3. 流量专属断面参数无标准化字段，无法支撑水量分析

渠道断面、流速姿态等厂商私有参数，国标协议无对应点位，普通平台无法存储，漏损、径流分析缺少关键计算依据；

4. 多型号私有测流设备混杂，现场调试工作量巨大

同一片灌区、河道项目内常会同时部署多款不同品牌雷达流量计，各厂商 Modbus 寄存器定义、高低位规则互不通用，普通网关无统一适配模板，每一类设备都要单独开发解析配置，现场调试周期拉长，后期运维维护成本持续走高。

四、研博YBolt+物联接入中心流量场景专属适配能力

针对水文渠道纯流量采集业务需求，平台内置小儒HRFK-301专用Modbus解析插件，加载流量、水量、流速等多种寄存器，轻量化适配灌区、河道测流站点：

1. 预制流量专属点位模板，水文渠道开箱接入

插件完整内置累计水量、瞬时流量、过水截面全套映射关系，现场仅填写设备地址、串口波特率，10分钟完成测流设备接入调试；

2. 自动适配高低位存储规则，流量数值无失真换算

底层兼容厂商32/64位流量数据高字前置逻辑，自动完成字节重组，直接输出m³/s、m³标准化单位，匹配水利计量业务口径；

3. 可视化远程运维，减少野外渠道上门频次

平台界面直接下发修改流量上报间隔、渠道断面参数，汛期可远程加密流量采集，无需携带串口工具前往野外站点调试；

4. 多协议并行兼容，流量私有设备+国标终端一体化汇聚

一套物联接入中心同时接入SL651水文、SL/T427水资源、HRFK-301流量私有插件，渠道雷达测流设备、水库国标监测终端数据统一汇总，实现全域水文流量综合监管。

结语

瞬时流量、累计水量是灌区、调水工程水资源管控核心基础数据，国内大量存量渠道雷达测流设备均采用厂商自定义Modbus私有规约，寄存器、数据存储逻辑无统一行业标准，全盘更换设备改造成本高昂。研博YBolt+物联接入中心针对HRFK-301雷达测流设备预制专属解析插件，聚焦水文流量采集核心需求，实现私有流量终端与SL系列国标监测设备统一采集、统一标准化建模，大幅降低灌区、河道水文数字化改造成本，助力数字水网水资源精细化计量管控。
