水利物联私有协议拆解｜建大仁科RS‑EVA‑N01‑2蒸发量变送器Modbus规约详解

在上一篇私有设备专栏中，我们完成了建大仁科 RS‑YL‑N01‑4翻斗式雨量计的完整协议拆解，针对山洪、水文物测站点的降雨量采集场景，解析了其私有寄存器、雨量×10倍率换算以及特殊清零魔术指令。本期继续同厂商的水气象观测设备，聚焦建大仁科 RS‑EVA‑N01‑2（485型）蒸发量变送器，严格对照原厂V1.8版用户手册，完整解析寄存器定义、通信帧与实操报文。YBolt+物联接入中心预制RS‑EVA‑N01‑2专用解析插件，加载蒸发观测相关采集点位，存量蒸发变送器无需替换，可与SL系列国标终端、雨量、水位、流量各类水文监测设备统一接入平台。

一、建大仁科RS‑EVA‑N01‑2蒸发量变送器产品应用说明

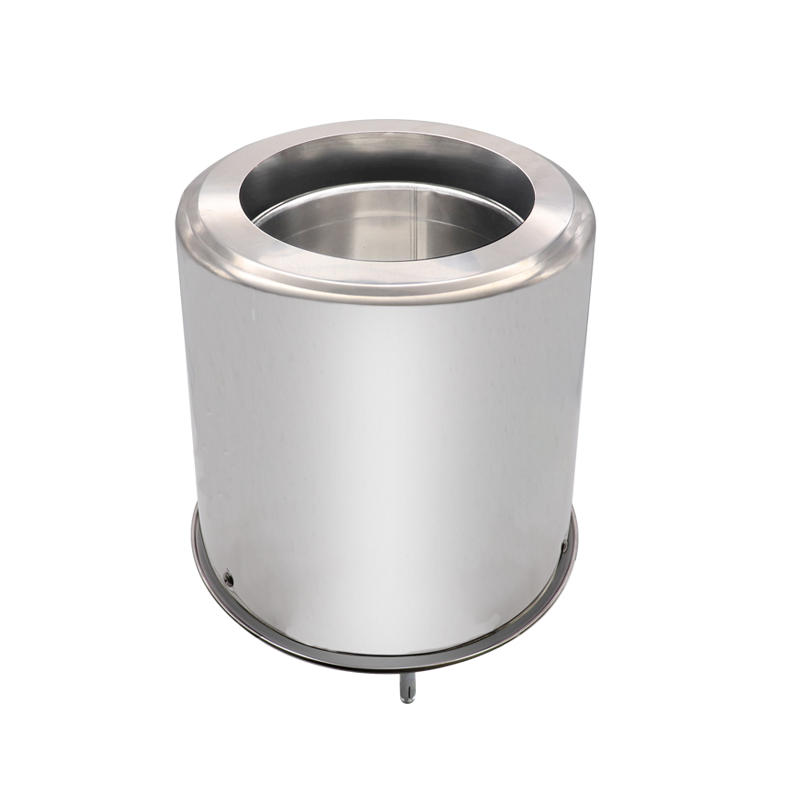

RS‑EVA‑N01‑2是建大仁科面向水文、气象站推出的压力称重式水面蒸发观测终端，采用双层不锈钢防护结构，依靠称重原理换算液面高度，输出水面蒸发相关观测数据；设备专注水面蒸发观测，采用压力测量式原理，通过称重原理测量蒸发皿内液体的重量变化，然后算出液面高度，从而获得得到蒸发量，且不受液体结冰的影响。

1.通信基础参数：Modbus‑RTU，出厂默认波特率4800，8数据位、1停止位、无校验；波特率支持2400‑9600三档位远程修改，RS485总线输出；

2.水气象蒸发核心采集指标：皿内液体重量、皿内水位高度；支持远程去皮清零、远程修改设备站号、修改串口波特率；测量量程0‑200mm，测量精度±1%FS；

3.产品硬件特点：304不锈钢壳体，IP66防护；抗结冰干扰，停电重启数据不丢失，整机低功耗，适配野外水气象站点DC10‑30V太阳能供电；

4适用水文场景：国家基本气象站、水文蒸发观测站、灌区水平衡观测、水库库区水面蒸发监测、流域水文物象综合观测站点。

二、RS‑EVA‑N01‑2 Modbus私有规约

（一）底层通用帧传输规范

完整传输时序：总线空闲≥4字节静默时间 → 设备地址(8Bit) → 功能码(8Bit) → 数据域(N×8Bit) → CRC16校验(低字节在前) → 帧结束总线空闲≥4字节静默时间。

1.从机地址范围：1~254；仅支持广播地址0xFF用来查询设备自身站号；RS485多设备总线禁止使用广播读取观测数据，会造成多设备同时应答、总线报文冲突；

2.蒸发业务用到的标准功能码：

0x03：读取保持寄存器，读取重量、皿内水位高度观测数据；

0x06：单寄存器写入，实现去皮清零、修改设备地址、修改波特率配置；

0x10：多寄存器批量写入；

3.CRC16校验规则：Modbus标准CRC‑16，多项式0xA001，校验结果低字节在前，高字节在后；

4.数据存储规则：寄存器内部数值高字节在前；重量单位g，水位高度原始输出单位mm，直接读取无需倍率换算。

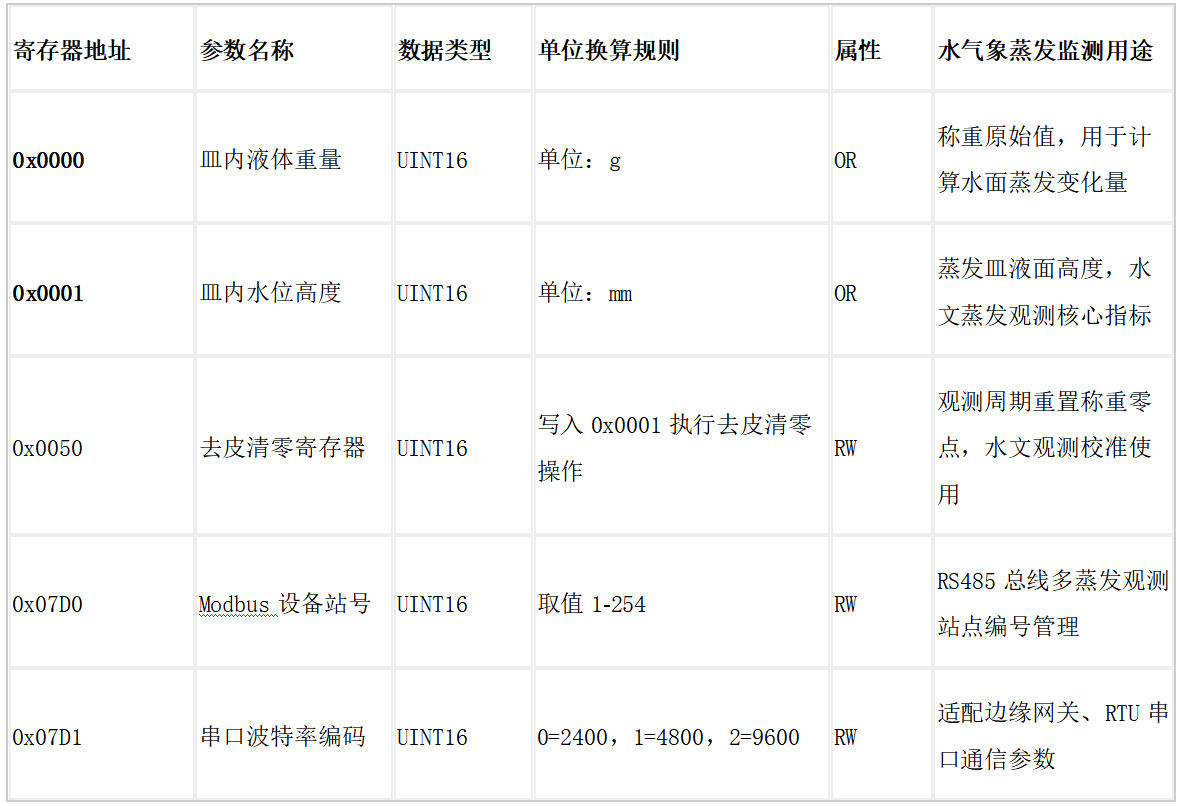

（二）水气象蒸发监测核心寄存器

区分OR只读（业务采集）、RW读写（运维配置），十六进制寄存器地址：

重要说明：向0x0050寄存器写入固定值0x0001，执行称重去皮清零，用于每次观测周期开始重置零点，是该设备特有写指令，不能直接写0完成清零。

（三）水气象蒸发采集标准报文示例

示例1：读取1号设备皿内液体重量

下发查询报文：01 03 00 00 00 01 84 0A报文释义：设备地址0x01，功能码0x03，读取0x0000寄存器，读取1个寄存器。应答报文：01 03 02 02 66 39 0E数值换算：0x0266 = 614，皿内重量 = 614 g，用于蒸发量差值计算。

示例2：读取皿内水位高度

下发查询报文：01 03 00 01 00 01 45 C9报文释义：设备地址0x01，功能码0x03，读取0x0001寄存器，读取1个寄存器。应答报文：01 03 02 00 64 38 0F换算结果：0x0064=100 → 100 mm 皿内液面高度。

示例3：远程执行去皮清零（观测周期零点重置）

下发配置报文：01 06 00 50 00 01 49 F1应答报文和下发报文完全一致，代表去皮清零操作生效。

示例4：修改设备波特率（4800改9600）

下发配置报文：01 06 07 D1 00 02 59 46应答报文与下发报文一致；波特率编码0x02对应9600bps，修改完成后切换新波特率通信。

三、水文蒸发观测项目改造通用痛点

1.特殊去皮清零指令，普通网关无预置逻辑该设备清零不能直接写0，必须向0x0050写入魔术值0x0001，通用Modbus网关没有封装这条私有指令，水文观测周期零点重置只能现场人工操作设备。

2.蒸发观测需要重量、水位双参数联合计算水面蒸发量依靠不同时刻重量/皿内水位做差值计算；普通采集平台只简单透传原始寄存器，缺少观测差值统计逻辑，需要上层业务做二次开发。

3.多类水气象终端混合部署调试工作量大同一水气象站点经常搭配同厂商翻斗雨量计一起使用，两家寄存器地址、操作指令互不相同，无预制插件的情况下每类设备需要单独配置点位，现场调试耗时长。

4.野外水气象站点RS485总线运维难度高野外蒸发观测站点设备部署偏远，需要远程修改站号、波特率、执行去皮清零；普通平台不支持远程配置，参数校准必须人员奔赴野外现场。

四、研博YBolt+物联接入中心蒸发观测场景专属适配能力

针对水文、水气象站水面蒸发观测业务，平台内置建大仁科RS‑EVA‑N01‑2蒸发变送器专用Modbus解析插件，加载蒸发业务相关寄存器，轻量化适配野外水文气象站点：

1.预制蒸发观测专属点位模板，水气象站点开箱接入插件内置重量、皿内水位高度、去皮清零、站号、波特率全套点位映射；现场填写设备地址、串口波特率即可完成接入，直接输出g、mm标准观测单位，无需人工换算。

2.封装厂商私有去皮清零魔术指令，平台可远程零点校准底层封装向寄存器写入0x0001的私有去皮清零指令；支持配置观测周期定时自动去皮清零，适配水文水面蒸发观测业务规范，无需人员到现场操作设备。

3.支持原始观测数据输出，配套蒸发差值计算能力插件输出原始重量、皿内水位高度，平台可基于时序历史数据自动做前后差值运算，得到时段水面蒸发量，减少上层业务二次开发工作量。

4.可视化远程设备运维，减少野外站点上门频次平台界面直接远程修改蒸发变送器Modbus站号、串口波特率，野外RS485总线上新增、调整蒸发测点，无需携带串口调试工具进山。

5.多协议引擎并行兼容，多类水气象终端一体化汇聚一套物联接入中心同时运行SL651水文引擎、SL/T427水资源引擎，可同时对接上期介绍的RS‑YL‑N01‑4翻斗雨量计，以及雷达流量、水位、本款蒸发变送器；实现雨量‑蒸发‑水位‑流量全要素水气象观测数据一张图统一监管。

结语

水面蒸发是流域水平衡计算、水库水资源调度重要基础水气象观测数据。大量水文、气象观测站点会成套部署同厂商的雨量计、蒸发变送器，寄存器定义、特殊操作指令均为厂商私有逻辑，全盘更换终端改造成本高昂。研博YBolt+物联接入中心针对RS‑EVA‑N01‑2蒸发变送器预制专属解析插件，聚焦水文水面蒸发观测业务需求，实现私有蒸发观测终端、RS‑YL‑N01‑4雨量设备、SL系列国标设备、水位/流量感知设备统一采集、统一标准化建模，大幅降低流域水文物象站点数字化改造成本，助力数字水网水气象综合感知网络落地。
