水利物联协议拆解｜小儒 HRDK-400 雷达水位计私有规约全解析

上期专栏我们对小儒HRFK-301雷达流量计私有协议解读，聚焦渠道流量采集场景。本期开启水文水位设备专题，聚焦小儒HRDK-400(50m)一体式雷达水位计，对照原厂手册、HW2.0 Modbus协议文档完整校验寄存器、通信报文与传输规则。我们YBolt+物联接入中心内置HRDK-400专用解析插件，加载水位相关采集点位，存量雷达水位设备无需替换，可与SL系列国标终端、HRFK-301流量设备统一接入平台。

一、小儒HRDK-400雷达水位计产品应用说明

HRDK-400（50m量程）是小儒技术面向水文监测场景推出的专业非接触式雷达水位终端，遵循GB/T 15966、T/CHES45等水文行业标准，采用24G FMCW调频雷达技术，专为河道、水库、山洪点位、渠道水位感知打造。

1. 通信基础参数：默认波特率9600，8数据位、1停止位、无校验，支持1200~256000全档位串口参数远程修改；

2. 水文水位核心采集指标：实时水位、水位信号强度、雷达水平/俯仰安装角度、设备供电电压，配套安装高度、输出模式等运维配置参数；

3. 产品核心硬件优势：最大50m测量量程、±2mm高精度、IP68全防水、-40℃~+80℃超宽温适应，适配山区野外无市电水文站点；

4. 适用水文场景：水库库区安全监测、山洪预警站点、天然河道常态化水位采集、灌区渠道水位监测、城乡供水明渠液位感知。

私有协议

二、HRDK-400 HW2.0 Modbus私有规约

（一）底层通用帧传输规范

完整传输时序：3.5字符静默间隔起始 → 设备地址(8Bit) → 功能码(8Bit) → 数据域(N×8Bit) → CRC16校验(低字节在前) → 1.5字符静默结束。

1. 从机地址范围：1~247；广播地址0xFF（读写）、0xFE（仅接收），多设备RS485总线禁止广播指令，避免报文错乱、设备应答冲突；

2. 水文水位采集标准功能码：

0x03：读取保持寄存器，采集水位、信号强度、设备工况等全部只读监测数据；

0x06：单寄存器写入，远程修改设备Modbus地址、上报间隔、输出模式；

0x10：多寄存器批量写入，批量配置设备安装高度、渠道流量演算系数；

3. CRC16校验规则：标准Modbus多项式0xA001，校验结果低字节前置。

4. 多字节数值存储规则：32位水位数据采用高寄存器在前、低寄存器在后存储逻辑，通用工业Modbus驱动未适配时，会出现水位数值解析颠倒、测量失真问题。

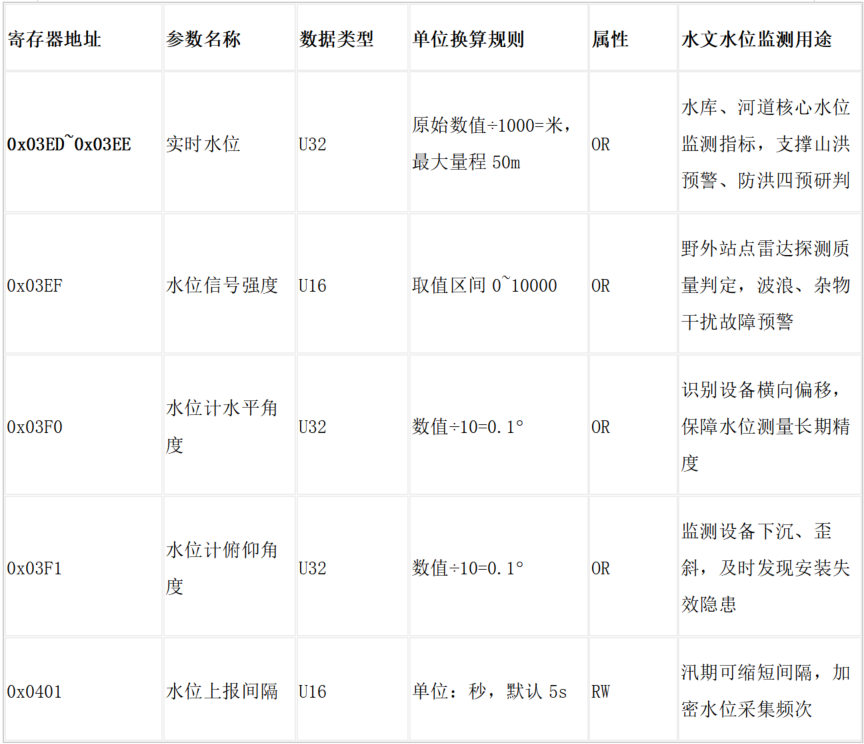

（二）水文水位监测核心寄存器

部分十六进制地址原厂对照表：

私有协议

（三）水文水位采集标准报文示例

示例1：常规读取站点实时水位

下发查询报文：01 03 03 ED 00 02 54 7A报文释义：1号水位终端，读取0x03ED、0x03EE两组水位高低寄存器。设备标准应答报文：01 03 04 00 00 05 01 38 A3数值换算：0x00000501 = 1281毫米 = 1.281米，可直接推送数字河湖大屏、防汛预警系统。

示例2：汛期远程加密水位采集频次

下发配置报文：01 06 04 01 00 03 79 28功能说明：将水位上报间隔由默认5秒调整为3秒，提升暴雨期水位监测实时性；下发与应答报文完全一致代表配置生效。

示例3：批量修改雷达安装高度参数

批量写入指令：01 10 04 03 00 02 04 00 00 13 88 8C 2C用于河道改造后统一校准设备空高，批量完成多站点水位基准修正。

三、水文水位监测项目改造通用痛点

1. 私有寄存器非标定义，通用网关无适配模板HRDK-400水位、工况寄存器均为厂商自定义偏移地址，SL651国标水位字段有统一标准规范，无专用适配插件的网关需要人工逐条配置点位映射，单山水文站点调试周期长达2~3天。

2. 32位水位高低位特殊存储，读取数值严重失真设备水位数据高字前置存储，通用Modbus驱动默认低字优先解析，未做适配会出现水位数值错乱，无法用于山洪、水库安全预警研判。

3. 私有设备工况参数无标准化输出，运维管控难度大雷达安装角度、信号质量、设备电压等专属监测字段无国标对应点位，普通采集系统无法统一存储，野外站点故障只能人工现场排查，运维成本偏高。

4. 多型号私有测流设备混杂，现场调试工作量巨大同一片灌区、河道项目内常会同时部署多款不同品牌雷达水位计，各厂商Modbus寄存器定义、高低位规则互不通用，普通网关无统一适配模板，每一类设备都要单独开发解析配置，现场调试周期拉长，后期运维维护成本持续走高。

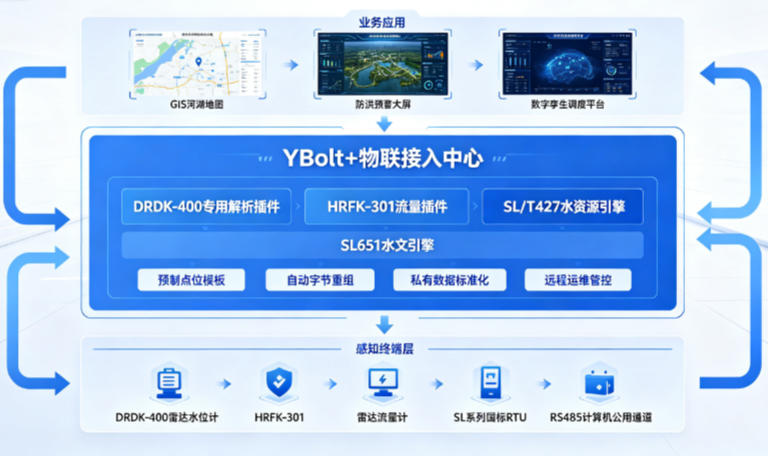

四、研博YBolt+物联接入中心水位场景专属适配能力

针对水文河道、水库纯水位采集业务需求，平台内置HRDK-400雷达水位计专用Modbus解析插件，加载水位相关寄存器解析逻辑，轻量化适配全域野外水文站点：

1. 预制水位专属点位模板，水文站点开箱接入插件完整内置实时水位、信号强度、安装姿态全套点位映射关系，现场仅填写设备地址、串口波特率，10分钟即可完成雷达水位终端接入调试。

2. 自动适配厂商高低位存储规则，水位数值无失真转换底层专门适配32位水位高寄存器前置存储逻辑，自动完成字节重组换算，直接输出以米为单位标准化水位数据，数据格式与SL651国标水文终端完全统一。

3. 私有水位数据标准化封装，对接全业务模块插件采集到的雷达水位、设备工况信息，自动转换为YBolt+统一水文数据模型，无缝对接GIS河湖地图、防洪预警大屏、数字孪生调度平台。

4. 可视化远程运维管控，减少野外上门频次平台可视化界面可直接下发修改水位上报间隔、设备安装高度、输出模式，汛期远程加密水位采集，无需携带调试工具进山入库现场操作。

5. 多协议引擎并行兼容，多类终端一体化汇聚一套物联接入中心同时运行SL651水文引擎、SL/T427水资源引擎、HRFK-400水位插件、HRFK-301流量插件，水库国标RTU、私有水位计、渠道流量计数据统一汇总，实现水位、流量全域水文数据一张图监管。

私有协议

结语

水位是山洪预警、水库安全调度、灌区运行管控最核心的基础感知数据，国内大量老旧水文站点均部署HRDK-400这类厂商私有雷达水位计，寄存器定义、数据存储规则无统一行业标准，全盘更换终端改造成本高昂。研博YBolt+物联接入中心针对HRDK-400雷达水位设备预制专属解析插件，聚焦水文水位采集核心业务需求，实现私有雷达水位终端、SL系列国标设备、私有流量设备统一采集、统一标准化建模，大幅降低河湖、水库、山洪水文监测站点数字化改造成本，助力全国数字水网水位感知网络搭建落地。
